Td01 sensor de tacto on-off para tiras led 12~24vdc

Especificaciones

Descripción:
El módulo táctil atenuador TD01 es un interruptor fácil de integrar diseñado para ajustar la intensidad de la luz para sistemas de iluminación LED que operan a bajos voltajes entre 12 y 24 VCC. Este dispositivo permite a los usuarios encender/apagar y ajustar el brillo con un simple toque, proporcionando una solución de control de luz versátil. El módulo dispone de una función intuitiva de encendido/apagado, así como la posibilidad de atenuar o intensificar la luz, creando así la atmósfera deseada.

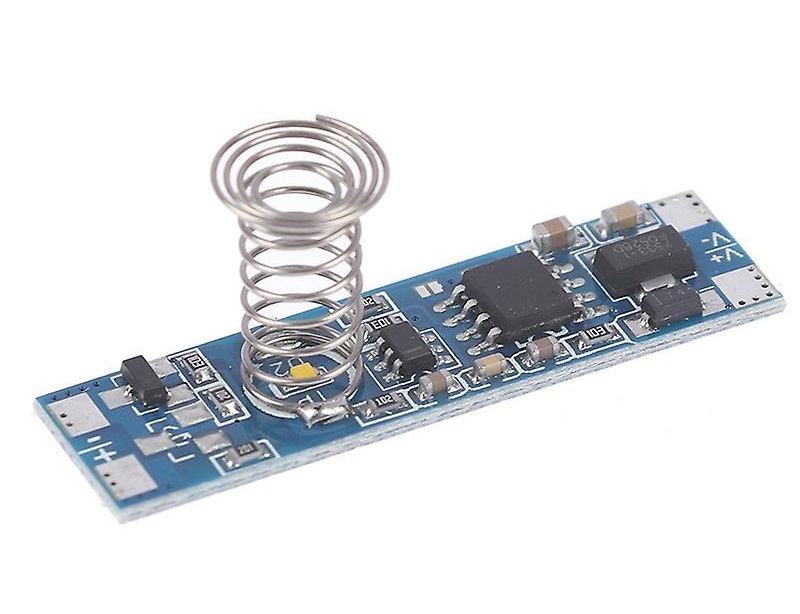

Tiene un ancho de 10mm, equivalente al ancho de la mayoría de tiras LED utilizadas en iluminación interior, lo que facilita su integración. Una vez introducido en el carril junto con la tira LED, el interruptor capacitivo en forma de arco quedará tensado sobre el difusor de luz del carril y te permitirá controlar la luz con solo tocar la zona de contacto del arco con el difusor. . El toque se puede detectar a través del plástico delgado y la ubicación del botón se revela mediante un LED integrado dentro del arco (en la PCB).



Especificaciones:

Voltaje de entrada: 12-24 V CC

Corriente máxima: 4A

Potencia máxima de control: 48W a 12V / 96W a 24V

Método de control: sensor táctil capacitivo

Funciones disponibles: Encendido/apagado, atenuador (ajuste de intensidad)

Rango de atenuación: 0-100%

Temperatura de funcionamiento: -20°C a +60°C

Consumo en stand-by:

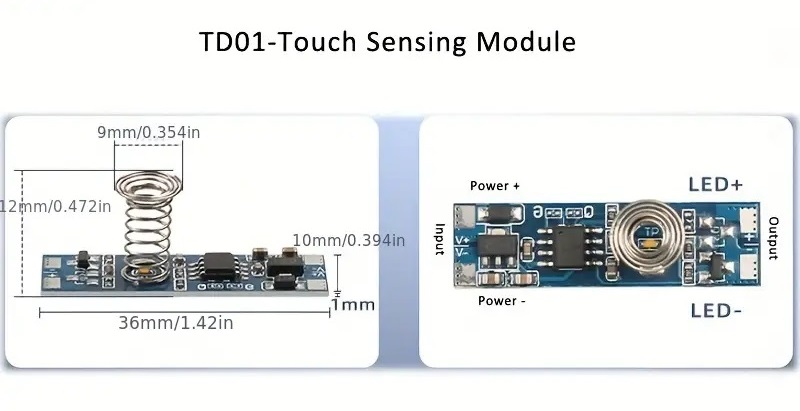

Dimensiones: 36x10x1mm



Instalación:

Asegúrese de que la fuente de alimentación esté apagada antes de la instalación.

Conecte la fuente de alimentación entre 12VDC y 24VDC a los terminales de entrada marcados con V+ y V- respetando la polaridad (+/-).

Conecte la tira de LED o fuente de luz a los terminales de salida del módulo, LED+ y LED-.

Fijar el módulo en el lugar deseado, cuidando de protegerlo de la humedad y del calor excesivo.
