10 segmentos 4 colores indicador de carga bateria

Especificaciones

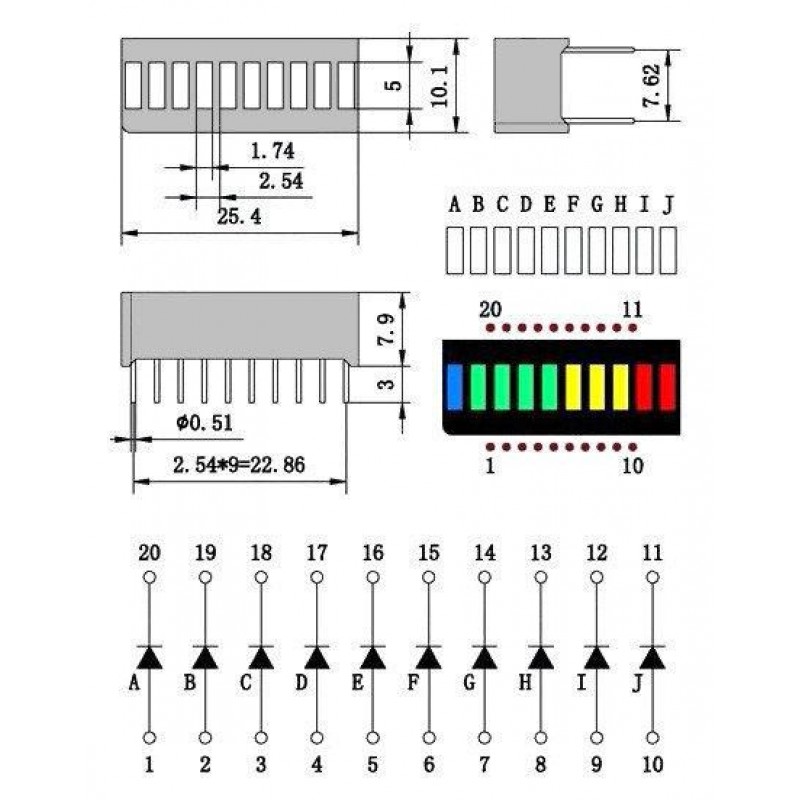

Este es un módulo de visualización de nivel de batería basado en LED de tubo digital estilo batería. El LED de 5 segmentos en el interior es luz verde y el marco es luz roja. Contiene 10 segmentos dentro del LED, dos de los cuales son rojos, tres son amarillos, cuatro son verdes y el otro es azul. Hay un chip controlador TM1651 a bordo, por lo que la interfaz de control es simple, solo dos líneas de señal y VCC / GND. Se puede utilizar para mostrar la carga de la batería.
caracteristicas:
- Compatible con Arduino UNO R3
- Es adecuado para indicadores de batería y puede leerlo al sol
- Color: rojo, amarillo, verde, azul
- 8 niveles de luminancia ajustables
- Voltaje de funcionamiento: 3,3-5,5 V CC
- Corriente de trabajo: 20 mA (MAX)
- Voltaje de nivel lógico: 3.3V / 5V
- Ideal para bricolaje
General
Modelo N / A
Material PCB + aleación + plástico
Especificación
Tipo de pantalla LED
Tamaño de pantalla 1 pulgada
Voltaje de funcionamiento 3.3 ~ 5.5V
Corriente de trabajo 20mA

SAMPLE CODE:

void setup()
{
for (int i= 3; i pinMode(i, OUTPUT);
}

void loop()
{
int v = analogRead(A5);
int k = map ( v, 0, 1000, 3 , 13);
for ( int j=3 ; j {
if (j digitalWrite(j, HIGH);
else
digitalWrite(j, LOW);
}
}
