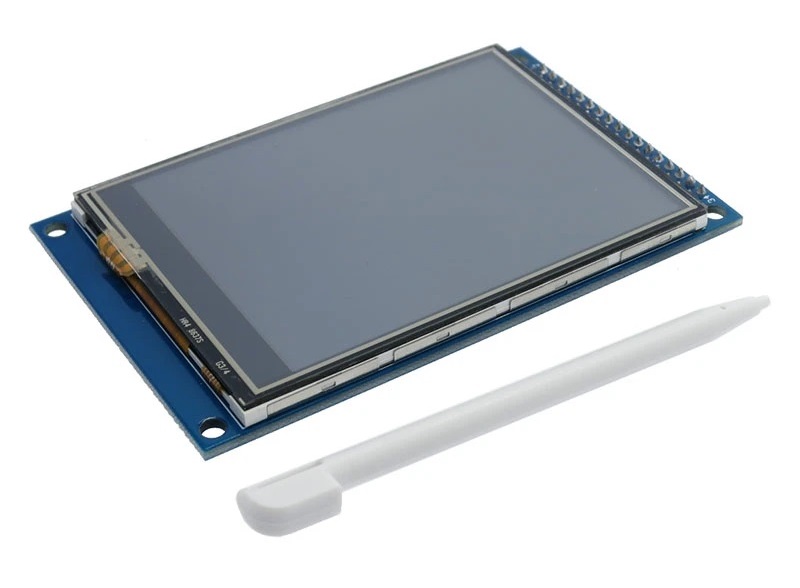

Pantalla tft tactil 3.2" 320x240 +sd, bus: 16bit, driver: ili9341, 34 pin

Especificaciones

Definición ultra alta 320x240 de la exhibición Lcd del módulo de la pantalla táctil de 3.2 pulgadas Tft

Características:
Hecho de material de alta calidad, sólido, duradero y de buen rendimiento, larga vida útil.
Chip de control LCD ILI9341, chip de control de panel táctil XPT2046.
Adopta un módulo LCD TFT de grado industrial;
Compatible con las rutinas de la placa de desarrollo atómico, descargue la imagen del CD para mostrarla normalmente.

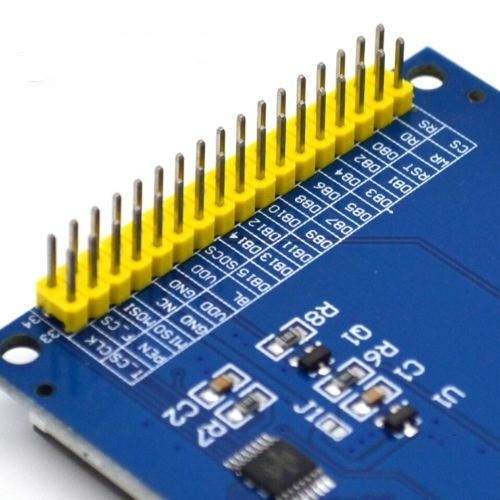

Compatible con la interfaz LCD atómica de 34 pines, adecuada para todas las placas de desarrollo de átomos, plug and play.
Los ejemplos de aplicación son completamente de código abierto.
Proporcione soporte técnico de LCD para la unidad subyacente.
Solo pantalla táctil, la demostración de otros accesorios en la imagen no está incluida

Especificación:
Material: placa de circuito integrado
Resolución: 240320 píxeles
Tamaño: aprox. 5,8 x 9,1 cm/2,28 x 3,58 pulgadas
Color: negro y azul.
Recursos de hardware:
3,2 pulgadas, resolución 240x320 con pantalla táctil TFT;
El chip del controlador de pantalla es SSD1289/ILI9341 y el chip del controlador de pantalla táctil es XPT2046.
La interfaz de pantalla es una interfaz paralela de 16 bits, admite interfaces de bus 6800 y 8080, admite interfaz de bus STM32 FSMC y la velocidad de la pantalla es rápida.
La interfaz de pantalla táctil es una interfaz SPI con pocas líneas de datos y manejo simple;
Regulador LDO de baja caída y alta corriente integrado, compatible con fuentes de alimentación de 5 V y 3,3 V;
Circuito de control de retroiluminación PWM incorporado, puede admitir control IO y control de atenuación PWM;

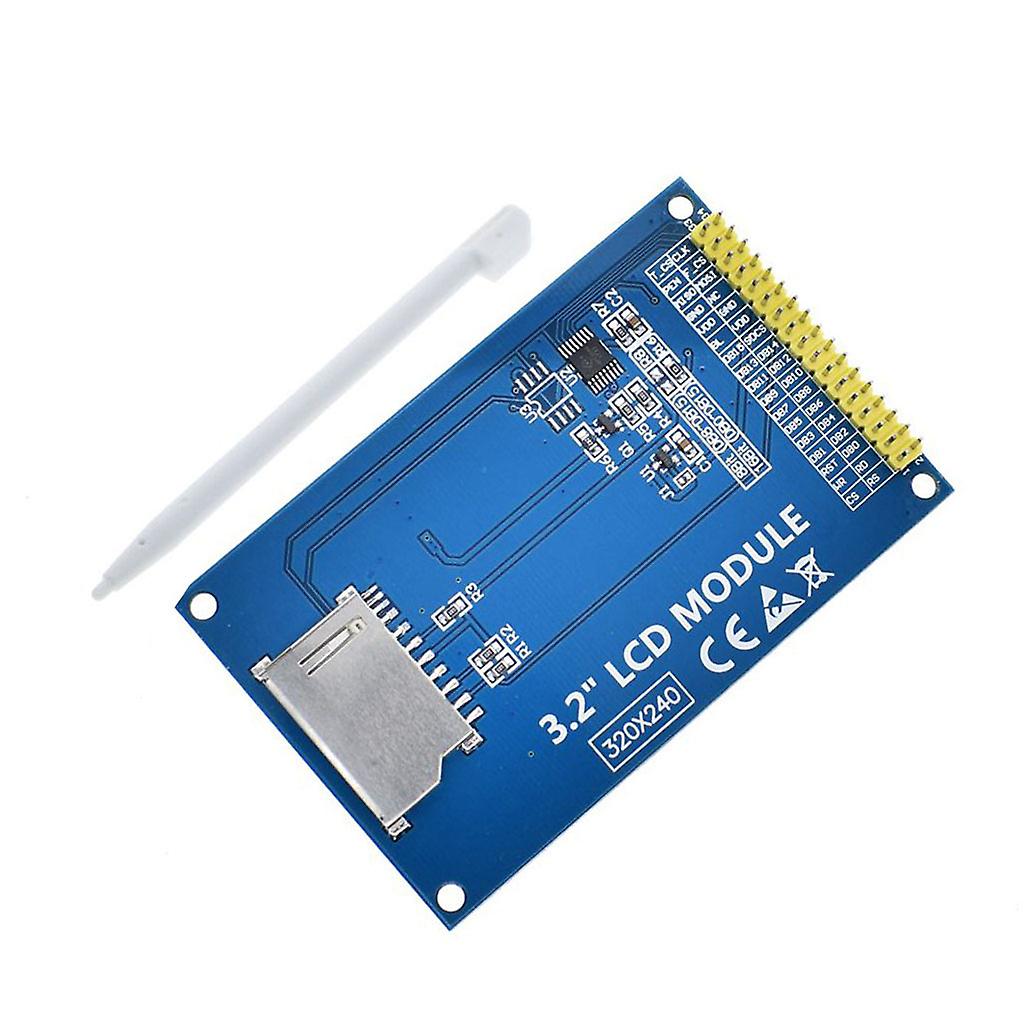

El módulo tiene un soporte para tarjetas SD, que se puede utilizar para experimentos como marcos de fotos digitales;
La almohadilla SPI FLASH está reservada para extender el chip de fuente de soldadura;
Admite visualización de pantalla horizontal y visualización de pantalla vertical, admite visualización dividida de pantalla;
Admite una pantalla RGB de 262.000 colores, que muestra una buena calidad de imagen;
El controlador de pantalla viene con un área de almacenamiento de datos de pantalla gráfica de 172.800 bytes;
La interfaz es compatible con la interfaz de la placa de desarrollo de la serie atómica puntual;
Máquina de producción de parches, el hardware es estable y confiable;
Recursos de software:
Código fuente de prueba integrado del microcontrolador C51;
- Código fuente de prueba integral STM32;
Apoyando otros recursos:
Diagrama esquemático del diseño del módulo;
Hoja de datos del controlador LCD;
Hoja de datos del chip XPT2046;
Diagrama esquemático del módulo;
tabla de tamaño del módulo;
biblioteca de paquetes LCD;
software de módulo de texto;
software de módulo de imagen;
Tutorial de cableado del código C51;
Tutorial de cableado de código STM32
