Kit educacion de 9 sensores de gas

Especificaciones

Aplicación de los módulos:
Se puede utilizar para dispositivos de monitoreo de fugas de gas en el hogar y la fábrica, adecuado para detección de gas licuado, butano, propano, metano, humo y otros;
Características del módulo:
1, el uso de un diseño de doble panel de alta calidad, con indicador de potencia e instrucciones de salida de señal TTL;
2, la señal válida de salida TTL es baja. (Cuando se enciende la señal de salida baja, se puede conectar directamente al microcontrolador o módulo de relé)
3, con salida de señal de conmutación DO (TTL) y salida de señal analógica AO;
4, el voltaje de salida analógica cuanto mayor es el voltaje, mayor es el voltaje.
5, el gas licuado de petróleo, gas natural, gas ciudad, humo tiene una mejor sensibilidad.
6, hay cuatro orificios para tornillos para facilitar el posicionamiento;
7, dimensiones del producto: 32 (L) * 20 (W) * 22 (H)
8, con larga vida útil y estabilidad confiable
9, respuesta rápida a las funciones de recuperación

Rendimiento eléctrico:
Salida DO: TTL digital 0 y 1 (0,1 y 5 V)
Voltaje de entrada: DC5V Consumo de energía (corriente): 150mA
Salida AO: 0,1-0,3 V (relativamente sin contaminación), la concentración máxima de aproximadamente 4 V de voltaje
Recordatorio especial: la potencia del sensor, la necesidad de precalentar 20S más o menos, los datos medidos fueron estables, la fiebre del sensor es un fenómeno normal, porque el cable eléctrico interno, si el calor no es normal.

Alambrado:
1, VCC: luego la fuente de alimentación positiva (5 V)
2, GND: conecta la fuente de alimentación negativa
3, AO: salida de señal analógica
4, DO: salida de señal de conmutación TTL

Contenido:

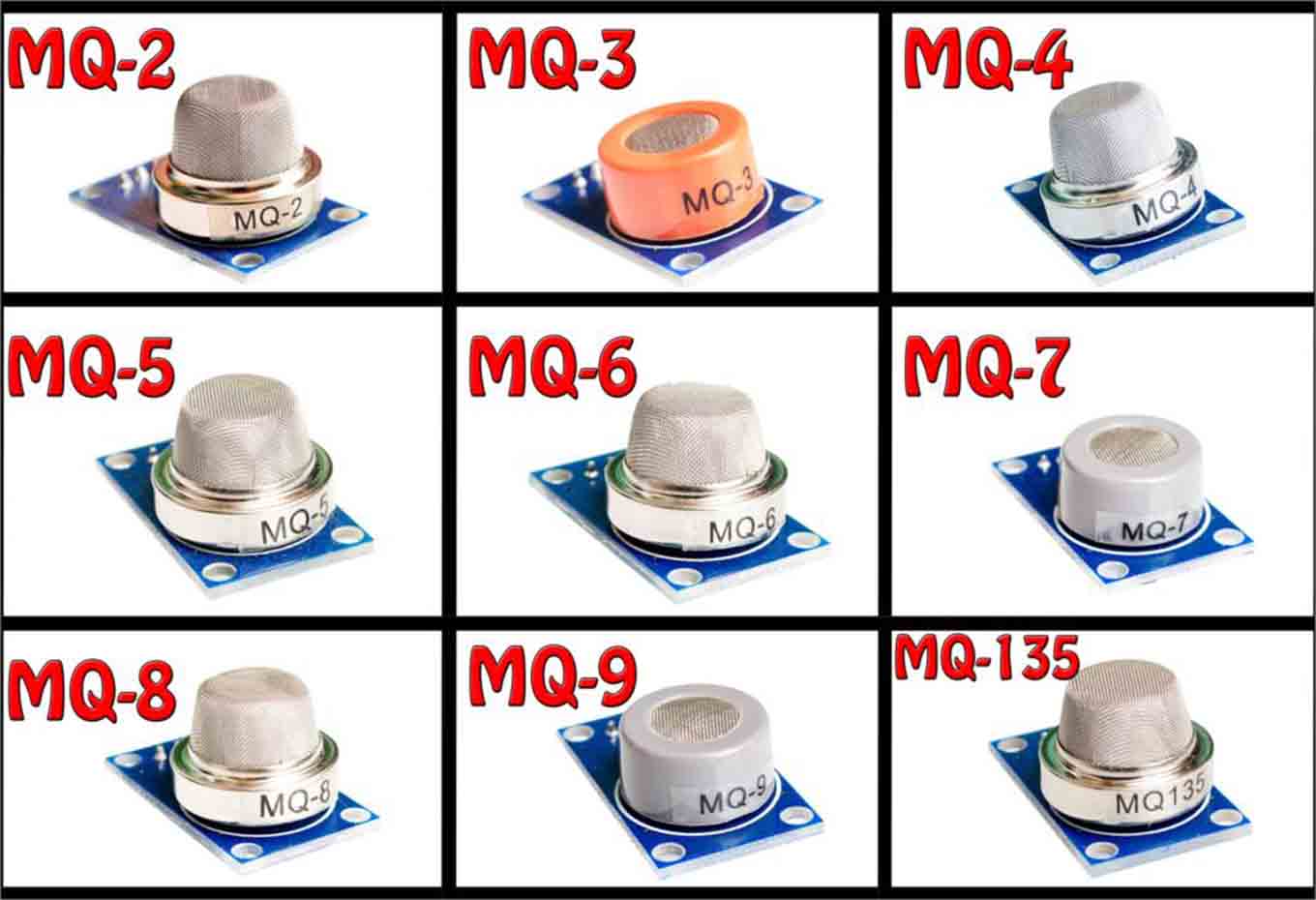

MQ-2, MQ-3, MQ-4, MQ-6, MQ-7, MQ-8, MQ-9, MQ-135
