Ref. AKC-108.MD9245

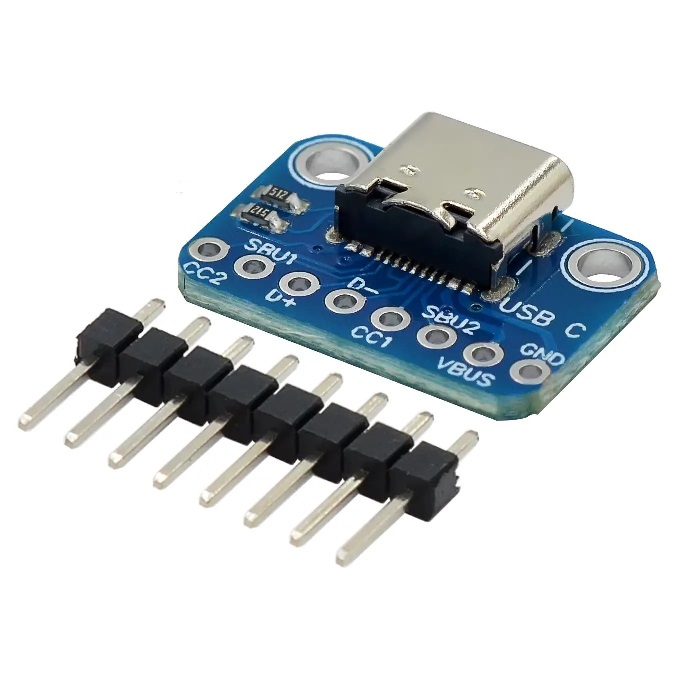

Placa breakout usb-c hembra a dip 2.54mm con resistencias cc1/cc2 para arduino
Stock: 260 Ref. AKC-108.MD9245
Precio (IVA inc.) 0,82 €
| Unidades | ≥ 3 | ≥ 5 | ≥ 10 |
| DescuentoDescuentoprecio | -3%-0,8326,76 | -5%-1,3826,21 | -7%-1,9325,66 |
Si tienes dudas envíanos un WhatsApp
Envío Rápido
en 14h o 24/48h
Pago Seguro
Tarjeta, Bizum...
Garantía
Calidad asegurada
Especialistas
Consulta tus dudas
Especificaciones
Esa placa es un adaptador/módulo para prototipos que convierte un puerto USB-C físico en pines de protoboard (2.54mm), permitiendo conectar circuitos de desarrollo como Arduino o Raspberry Pi fácilmente, usando resistencias pull-down de 5.1KΩ en los pines CC1 y CC2 para simular la detección de un cable USB-C y activar la alimentación o datos correctamente.Desglose de los componentes:
USB Tipo-C (USB-C): El conector moderno, pequeño y reversible, usado para datos y carga.
2.54 mm: La separación estándar (pitch) de los pines en las placas de prototipos (protoboards o breadboards).
CC1, CC2 (Configuration Channel): Pines cruciales en USB-C para la detección de orientación del cable y la negociación de energía (Power Delivery).
5.1KΩ (5.1 KiloOhmios): El valor de las resistencias de "pull-down" (desplegables) conectadas a los pines CC1 y CC2 en la placa.
¿Para qué sirve?
Cuando conectas un dispositivo USB-C, el anfitrión (tu PC, cargador) usa estas resistencias para saber qué tipo de cable se conecta y si es un dispositivo de bajo o alto consumo, o si es un simple cable de datos. Esta placa replica esa función, haciendo que tu dispositivo (como un ESP32) se "presente" como si tuviera un cable USB-C conectado, permitiéndole recibir energía o comunicarse a través de pines GPIO fáciles de usar.
En resumen, es una herramienta para electrónica que facilita la integración de la funcionalidad USB-C en proyectos de desarrollo sin tener que soldar directamente sobre el conector.
Pinout del Módulo
El módulo convierte los diminutos contactos del conector USB-C a un formato estándar de pines de 2.54mm (0.1") compatible con protoboards. Los pines disponibles suelen ser:
GND Tierra (Ground/Negativo).
VBUS Línea de alimentación de +5V. Esta es la línea de la que se extrae la energía.
D+ Línea de datos positiva para USB 2.0.
D- Línea de datos negativa para USB 2.0.
CC1 Pin de Configuración de Canal 1. Tiene una resistencia de 5.1kΩ a GND.
CC2 Pin de Configuración de Canal 2. También tiene una resistencia de 5.1kΩ a GND.
