Módulo receptor transmisor inalámbrico dmx512 2.4g con antena

Especificaciones

Descripción:

Tamaño compacto, fácil de instalar en la iluminación.
Operación con un solo botón y pantalla LED tricolor.
Controlador con transmisión de datos DMX512 estándar, que también puede transmitir datos de iluminación y de protocolo DMX512. 126 canales con salto de frecuencia automático y alta capacidad antiinterferencias que garantizan una alta fiabilidad.
Se pueden configurar 7 grupos de códigos de identificación para que los usuarios puedan usar 7 grupos de sistemas inalámbricos individualmente sin interferencias entre sí en el mismo lugar.


Voltaje de entrada: 5 VCC
Frecuencia de trabajo: banda ISM de 2,4 GHz, sección de frecuencia de 126 canales
Velocidad máxima de transmisión: 20 dBm
Sensibilidad de recepción: -94 dBm
Puerto de señal: puerto RS485 o CPU aurt.
Instrucciones de funcionamiento:
Código de identificación y color del LED de correlación:
1: Rojo
2: Verde
3: Rojo + Codicia = Amarillo
4: Azul
5: Rojo + Azul = Púrpura 6: Verde + Azul =
Cian
7: Rojo + Codicia + Azul = Blanco
Presione la tecla una vez para configurar solo ID, presione nuevamente para configurar IC, luego el valor de ID se agrega 1 vez cada vez presionando.


Condiciones de trabajo:

Luz LED fija: Sin señal DMX ni inalámbrica.
LED rojo intermitente: transmisión.
LED azul intermitente: recepción.
Frecuencia RF: 2400-2525 g, 126 canales en total. Búsqueda automática.
Código ID: código de grupo "1-7". Pulse el botón "key" para configurar.

Sólo puede funcionar bajo el mismo código de identificación del transmisor y del receptor.

Establecer contacto:

Encienda la placa receptora inalámbrica DMX512 y la placa transmisora ​​de señales.
Pulse el botón "key" para configurar el mismo valor de ID para ambas placas.

Utilice un valor de ID diferente si necesita usar la red inalámbrica para más de un grupo simultáneamente en la misma ubicación.
El LED rojo parpadea cuando el transmisor transmite datos DMX sin interferencias de frecuencia.

Luego el receptor cambia la sección de Frecuencia de Comunicación.

El LED verde parpadea hasta que el dispositivo fijo recibe el mismo valor de ID. El LED parpadea más rápido cuando la velocidad de los datos DMX es mayor.
En ese caso, la comunicación se establece correctamente.


El paquete incluye:

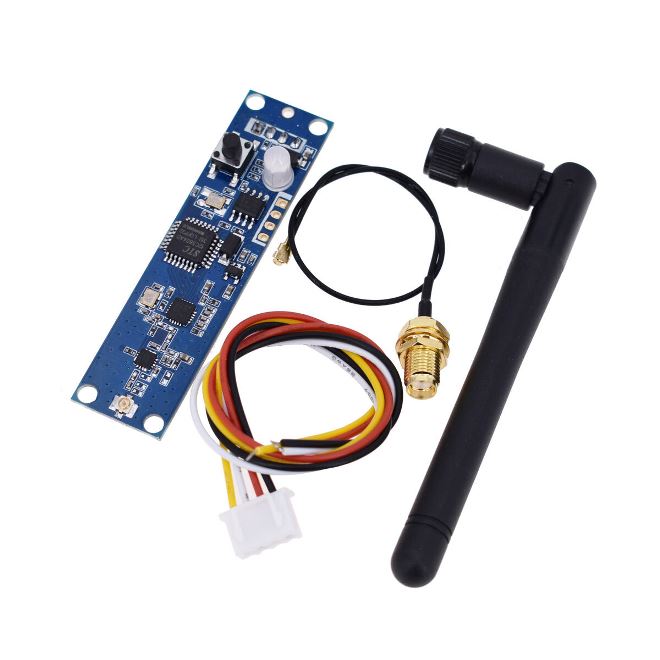

1 x Transmisor y receptor controlador LED con placa PCB DMX512 inalámbrica
