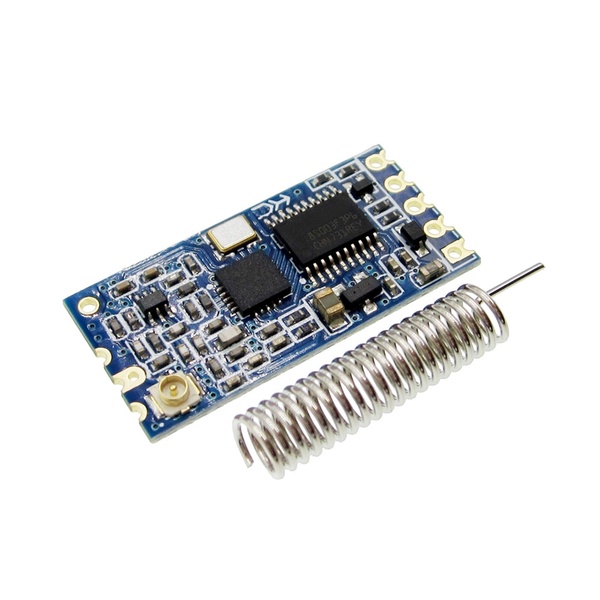

Módulo transceptor inalámbrico hc-12/hc12 si4463 433 mhz uart ttl, alcance 1000 m

Especificaciones

El módulo HC-12 es un transceptor inalámbrico de puerto serie que opera en la banda de 433 MHz, diseñado para ofrecer una comunicación robusta y de largo alcance. Incorpora el chip RF SI4463 y un microcontrolador interno, facilitando la transmisión de datos de forma transparente a través de una interfaz UART TTL.

Dispone de tres modos de transmisión transparentes: FU1, FU2 y FU3. Estos modos permiten enviar y recibir datos directamente desde la interfaz serie sin necesidad de gestionar la parte inalámbrica. El sistema funciona por defecto en el modo FU3, que ofrece la máxima velocidad y ajusta automáticamente la velocidad en baudios del aire a la de la interfaz serie.

La distancia de comunicación es óptima a bajas velocidades en baudios. Es importante seleccionar el modo adecuado según la aplicación, ya que los modos no son compatibles entre sí para la transferencia de datos.

Aunque no hay un límite estricto en la cantidad de bytes a enviar continuamente, se recomienda implementar mecanismos de respuesta y reenvío en el dispositivo host para evitar la pérdida de datos debido a posibles perturbaciones ambientales.

Modos de Operación:
1. Modo FU1 (Ahorro de Energía):

Este modo tiene una corriente inactiva de aproximadamente 3.6 mA. Permite configurar 8 velocidades en baudios para la interfaz serie, mientras que la velocidad en baudios del aire se estandariza a 250.000 bps.

2. Modo FU2 (Ultra Ahorro de Energía):

Con una corriente inactiva de solo 80 µA, este modo es el de menor consumo. Solo soporta velocidades de interfaz serie de 1200 bps, 2400 bps y 4800 bps, con una velocidad en baudios del aire de 250.000 bps. Si se activa el modo FU2 desde FU1 o FU3, las velocidades de interfaz serie superiores a 4800 bps se reducirán automáticamente a 4800 bps. Actualmente, no se recomienda el uso del modo FU2 debido a posibles errores en la transferencia de datos.

3. Modo FU3 (Velocidad Máxima):

Este es el modo predeterminado, con una corriente inactiva de aproximadamente 16 mA. El módulo ajusta automáticamente la velocidad en baudios del aire a la de la interfaz serie. Para maximizar la distancia de comunicación, se puede usar una velocidad de transmisión baja. Para transferencias rápidas de grandes volúmenes de datos a corta distancia, se puede configurar una velocidad de transmisión alta.


Descripción

Modelo de producto: HC-12

Tamaño del módulo: 27,4 x 13,2 x 4 mm
Banda de frecuencia de trabajo: 433,4 ~ 473,0 MHz
Temperatura de funcionamiento: -25 °C ~ +75 °C
Voltaje de funcionamiento: 3,2 ~ 5,5 V
Interfaz de comunicación: UART 3,3 V/5 V Nivel TTL
Interfaz de antena: Antena de resorte/toma de antena
Potencia de transmisión: 20 dBm (máximo)
Corriente en reposo: 16 mA
Distancia de referencia: 1000 m
Velocidad de transmisión del puerto serie: 1200 ~ 15200 bps (predeterminado 9600 bps)
