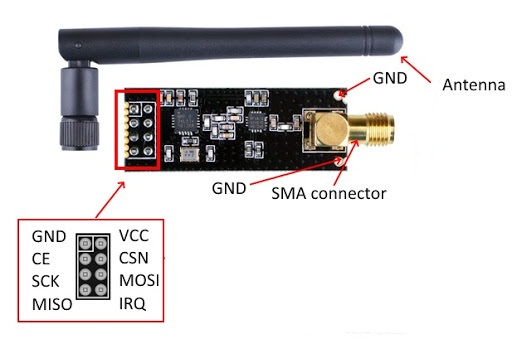

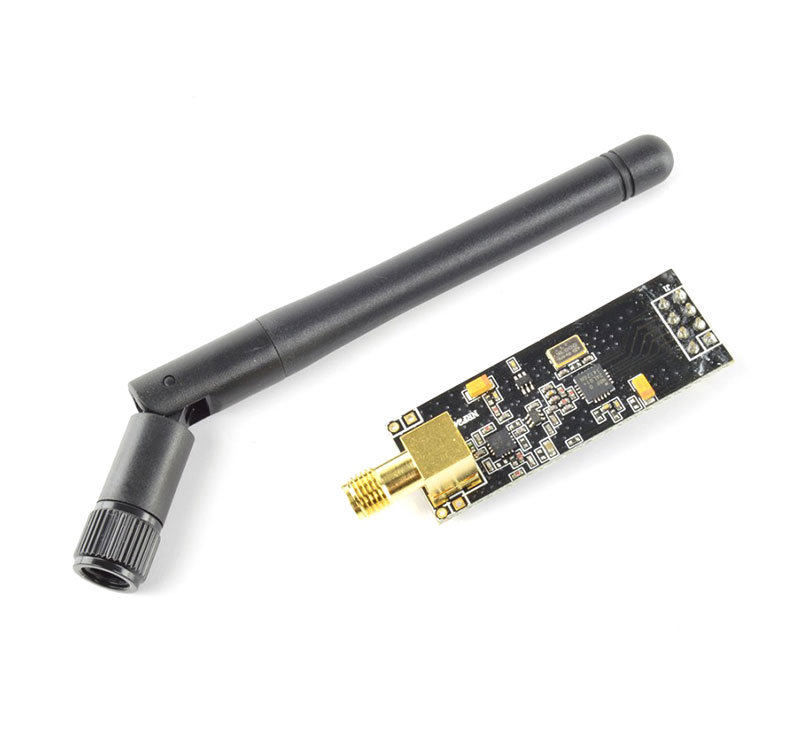

Modulo transmision nrf24l01+pa+lna con antena distancia 1100 metros

Especificaciones

Desription:

NRF24L01P + PA + LNA División para la transmisión de datos de larga distancia, módulo inalámbrico especialmente desarrollado de alta potencia y alta sensibilidad Banda ISM de 2,4G NRF24L01P + Módulo inalámbrico PA + LNA para trabajar sin licencia que puede ser de punto a -aplicaciones puntuales o estar compuesto por una red en estrella.
El chip de transmisión digital NRF24L01 + con la división de diseño profesional amplificador de potencia de RF bidireccional completo profesional chip PA y LNA de alta potencia, interruptores de RF y filtros de paso de banda, hace que la distancia de comunicación efectiva se expanda enormemente.

Parte de RF, se ha realizado una gran cantidad de depuración de coincidencia de optimización. La eficiencia de emisión para lograr el mínimo armónico más alto y hacer que el módulo inalámbrico NRF24L01P + PA + LNA de interferencia de RF al equipo externo alcance el mínimo, mientras que no es susceptible a la interferencia de otros dispositivos.
La integración del módulo inalámbrico NRF24L01P + PA + LNA es extremadamente alta, el tamaño es de 41 mm x 15,5 mm para integrarse convenientemente.Desription:

NRF24L01P + PA + LNA División para la transmisión de datos de larga distancia, módulo inalámbrico especialmente desarrollado de alta potencia y alta sensibilidad Banda ISM de 2,4G NRF24L01P + Módulo inalámbrico PA + LNA para trabajar sin licencia que puede ser de punto a -aplicaciones puntuales o estar compuesto por una red en estrella.
El chip de transmisión digital NRF24L01 + con la división de diseño profesional amplificador de potencia de RF bidireccional completo profesional chip PA y LNA de alta potencia, interruptores de RF y filtros de paso de banda, hace que la distancia de comunicación efectiva se expanda enormemente.

Parte de RF, se ha realizado una gran cantidad de depuración de coincidencia de optimización. La eficiencia de emisión para lograr el mínimo armónico más alto y hacer que el módulo inalámbrico NRF24L01P + PA + LNA de interferencia de RF al equipo externo alcance el mínimo, mientras que no es susceptible a la interferencia de otros dispositivos.
La integración del módulo inalámbrico NRF24L01P + PA + LNA es extremadamente alta, el tamaño es de 41 mm x 15,5 mm para integrarse convenientemente.

Especificaciones :

Voltaje: 3-3,6 V
Potencia máxima de salida: +20 dBm
Corriente de trabajo en modo de transmisión: 115 mA
Corriente de trabajo en modo receptor: 45 mA
Corriente en modo: 4.2uA
Temperatura de funcionamiento: -20-70 grados
Sensibilidad del receptor: -92dBm en modo 2Mbps, -95dBm en modo 1Mbps, -104dBm en modo 250kbps
Crecimiento de PA: 20dB
Crecimiento de LAN: 10dB
Figura de ruido LAN: 2.6dB
Crecimiento de la antena: 2dBI
