4s, 20a, 14,4v placa bms de protección para batería de litio 18650

Especificaciones

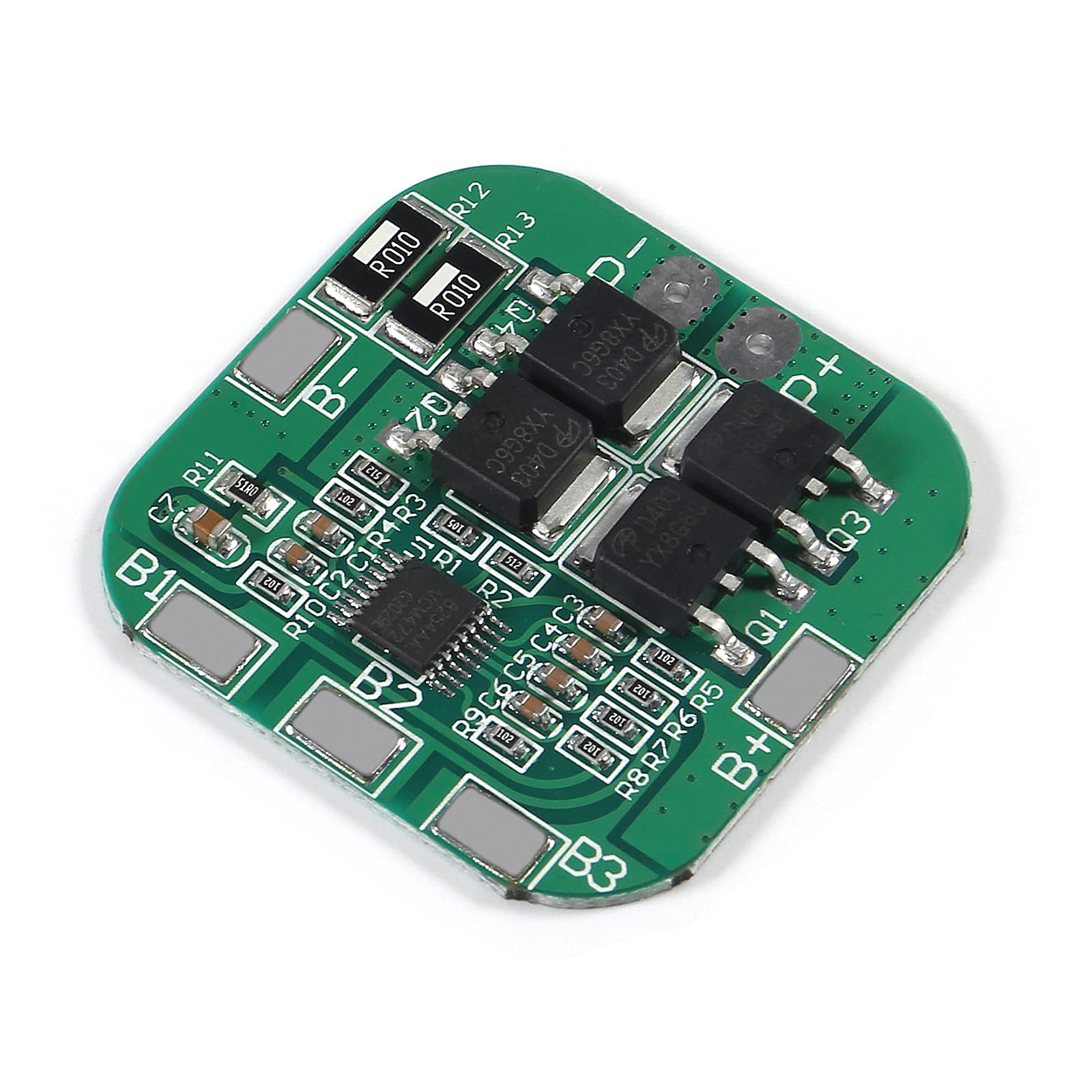

Este módulo de gestión de baterías (BMS) está diseñado para proteger un pack de 4 baterías de ion-litio (como las 18650) conectadas en serie (4S), con un voltaje nominal de 14.8 V.

Proporciona una protección integral contra sobrecarga, sobredescarga, sobrecorriente y cortocircuitos, asegurando la longevidad y seguridad de tus baterías. Es ideal para proyectos de electrónica, fuentes de alimentación de respaldo para luces LED, pequeños inversores y otros dispositivos de bajo consumo.

Importante: Este BMS no es compatible con baterías de fosfato de hierro y litio (LiFePO4), taladros eléctricos, motores de alta corriente (superiores a 4 A), lámparas de xenón o packs de baterías para vehículos eléctricos.

Para un funcionamiento correcto en aplicaciones con descargas superiores a 3 A, las baterías utilizadas deben tener una tasa de descarga mínima de 3C. Una batería de 2000 mAh con tasa 3C puede suministrar hasta 6 A (2Ah * 3 = 6A).

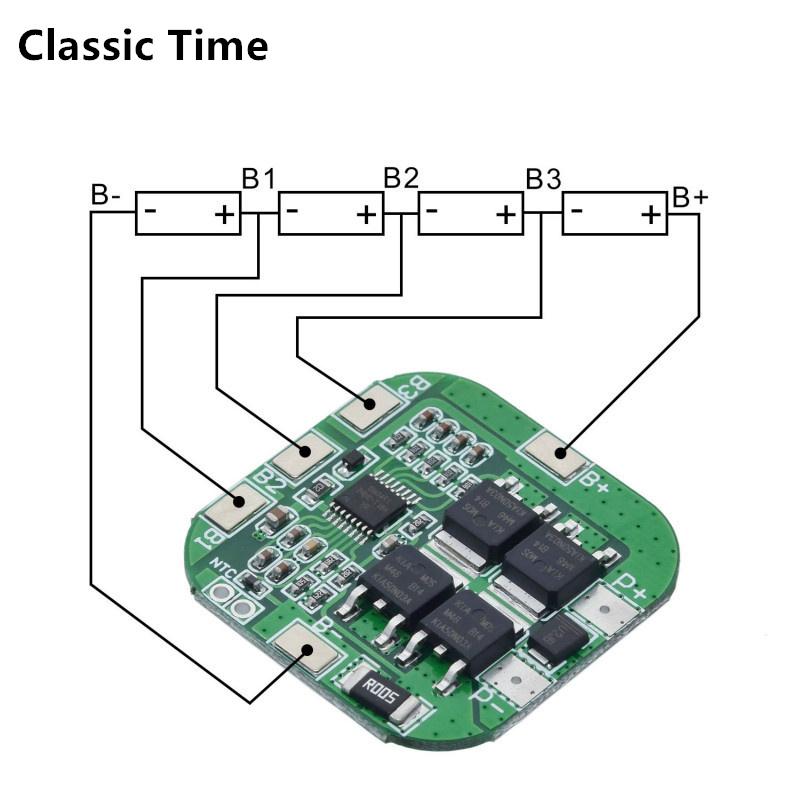

Instrucciones de cableado: Conecte las baterías siguiendo estrictamente el diagrama: 0 V (B-), 3.7 V (B1), 7.4 V (B2), 11.1 V (B3) y 14.8 V (B+). Es necesario realizar una carga inicial tras el conexionado para activar la salida de voltaje.

Descripción

14,8 V (voltaje nominal de la batería de iones de litio 18650 o de iones de litio)
16,8 V (voltaje de carga completa de la batería de iones de litio)
14,4 V (voltaje nominal del paquete de baterías Lipo)
Voltaje de sobrecarga: 4,25-4,35 V ± 0,05 V
Voltaje de sobredescarga: 2,3-3,0 V ± 0,05 V
Corriente máxima de trabajo: 10 A
Corriente máxima de pico: 20 A
Temperatura de trabajo: -40 a +50
Temperatura de almacenamiento: -40 a +80
Corriente pequeña: 6 uA
Resistencia: 45 mΩ
Protección contra cortocircuitos: Protegible, cambiar para reparación Tamaño: 35*35*3,0 mm
