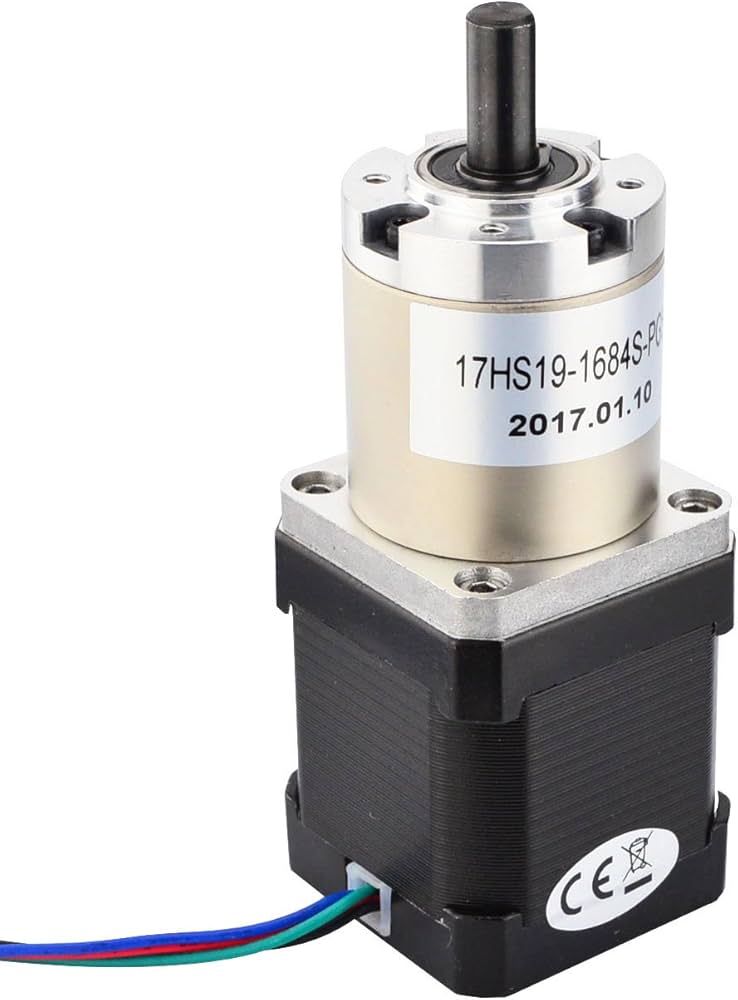

17hs19-1684-pg51 motor paso-paso con reductora

Especificaciones

Descripción del Producto
Este motor paso a paso NEMA 17 de alta precisión tiene una caja de cambios planetaria incorporada con una relación de velocidad de 50,9:1 y la resolución alcanza 0,035 grados. ángulo de paso.
Es una buena solución en aplicaciones que requieren velocidades de rotación muy bajas y/o mucho torque.

Especificaciones eléctricas:

* Número de pieza del fabricante: 17HS19-1684S-PG51
* Tipo de motor: paso a paso bipolar
* Ángulo de paso: 0,035 grados.
* Par de sujeción: 4 Nm
* Corriente/fase nominal: 1,68 A.
* Resistencia de fase: 1,65 ohmios
* Inductancia: 2,8 mH+/-20% (1 KHz)

Características de la caja de cambios
* Tipo de caja de cambios: Planetaria
* Relación de transmisión: 50,9:1
* Eficiencia: 73%
* Juego sin carga: * Par máximo permitido: 4Nm(6000g)
* Par permitido: 6 Nm (950 oz)
* Carga axial máxima del eje: 50N
* Carga radial máxima del eje: 100N

Características físicas:
* Tamaño del marco: 42 x 42 mm
* Longitud del motor: 48 mm
* Longitud de la caja de cambios: 42,7 mm
* Diámetro del eje: 8 mm
* Longitud del eje: 20 mm
* Longitud de corte D: 15 mm
* Número de pistas: 4
* Longitud del cable: 500 mm
* Peso: 620g

Conexión:

Negro (A+), verde (A-), rojo (B+), azul (B-)

ADVERTENCIA:

Asegúrese de que el motor se conecte a un controlador de accionamiento de corriente constante o a un helicóptero antes de probar el motor.
Conectar el motor directamente a una fuente de alimentación destruirá el motor.
