42bygh34 /17hs3401smotor paso-paso 1.3a nema17

Especificaciones

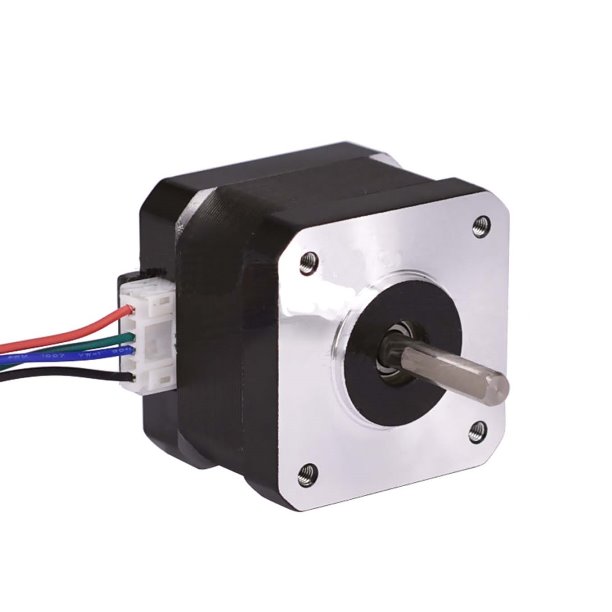

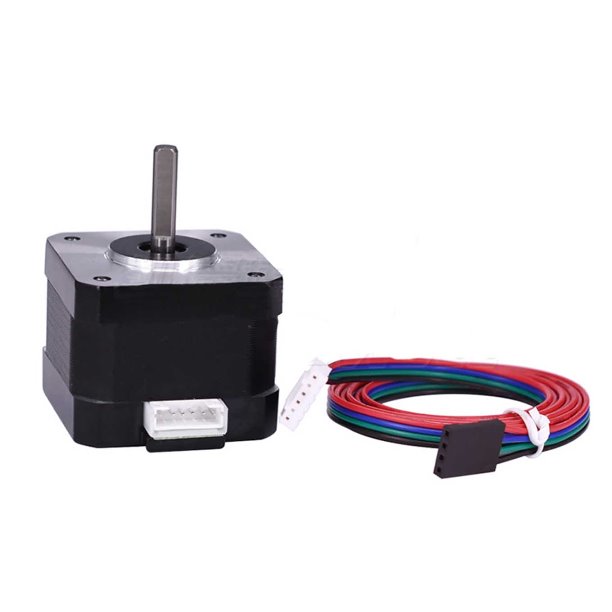

Motor Paso a Paso 42BYGH34 NEMA 17 – Precisión y Confiabilidad

¡Eleva tu proyecto al siguiente nivel! El motor paso a paso 42BYGH34 NEMA 17 es ideal para impresoras 3D, CNC, robótica y automatización, ofreciendo movimiento preciso, par estable y compatibilidad con los drivers más usados del mercado.

Su tamaño compacto de 42 × 42 × 34 mm lo hace perfecto para espacios reducidos sin sacrificar potencia ni rendimiento. Con un ángulo de paso de 1.8° (200 pasos por revolución), este motor garantiza control fino y confiable en cada movimiento.

Características principales

Tipo: Motor paso a paso bipolar (2 fases)

Tamaño estándar: NEMA 17 (42 × 42 mm)

Longitud del cuerpo: 34 mm

Ángulo de paso: 1.8° / 200 pasos por revolución

Corriente nominal: 1.3 – 1.5 A por fase

Par de retención: ≈ 0.3 Nm

Diámetro del eje: 5 mm

Conexión: 4 cables

Compatibilidad con drivers: A4988, DRV8825, TMC2208, TMC2209

Aplicaciones

Impresoras 3D (ejes X, Y, extrusor)

Máquinas CNC ligeras y medianas

Sistemas de automatización y robótica

Proyectos educativos y de electrónica


* Motor paso a paso NEMA 17 modelo 42BYGH34 (también suele corresponder al código 17HS3401 / 42-34 Las especificaciones pueden variar ligeramente según el fabricante, pero estos son los valores más comunes y relevantes:

*Motor Paso a Paso NEMA 17 – 42BYGH34 (17HS3401)

Tipo de motor: Bipolar Hybrid stepper motor (2 fases) — estándar NEMA 17
Tamaño del marco: 42 × 42 mm (caras)
Longitud del cuerpo: ~34 mm
Eje: Ø 5 mm (normalmente con plano D-shape)
Número de cables: 4 (bipolar)
Ángulo de paso: 1.8° por paso (~200 pasos/rev)
labs.tekiela.dk
+1

???? Especificaciones eléctricas

Corriente nominal por fase: ~1.3 A
Resistencia por fase: ~2.1 Ω ± 10 %
Inductancia por fase: ~2.5 – 2.8 mH
Voltaje nominal: ~2.8 – 3.2 V (valor de cálculo, no de alimentación directa)
Aislamiento: clase B; resistencia de aislamiento ≥ 100 MΩ a 500 VDC; ensayo dieléctrico 500 VAC/1 min


*Rendimiento mecánico
Par de retención (holding torque): ~0.26 – 0.30 N·m (≈ 26 – 30 kg·cm)
Inercia del rotor: ~34 g·cm²
Peso: ~220 – 290 g (según versión/cableado)


*Condiciones ambientales

Temperatura de operación: −20 °C … +50 °C
Máxima subida de temperatura: ~80 °C

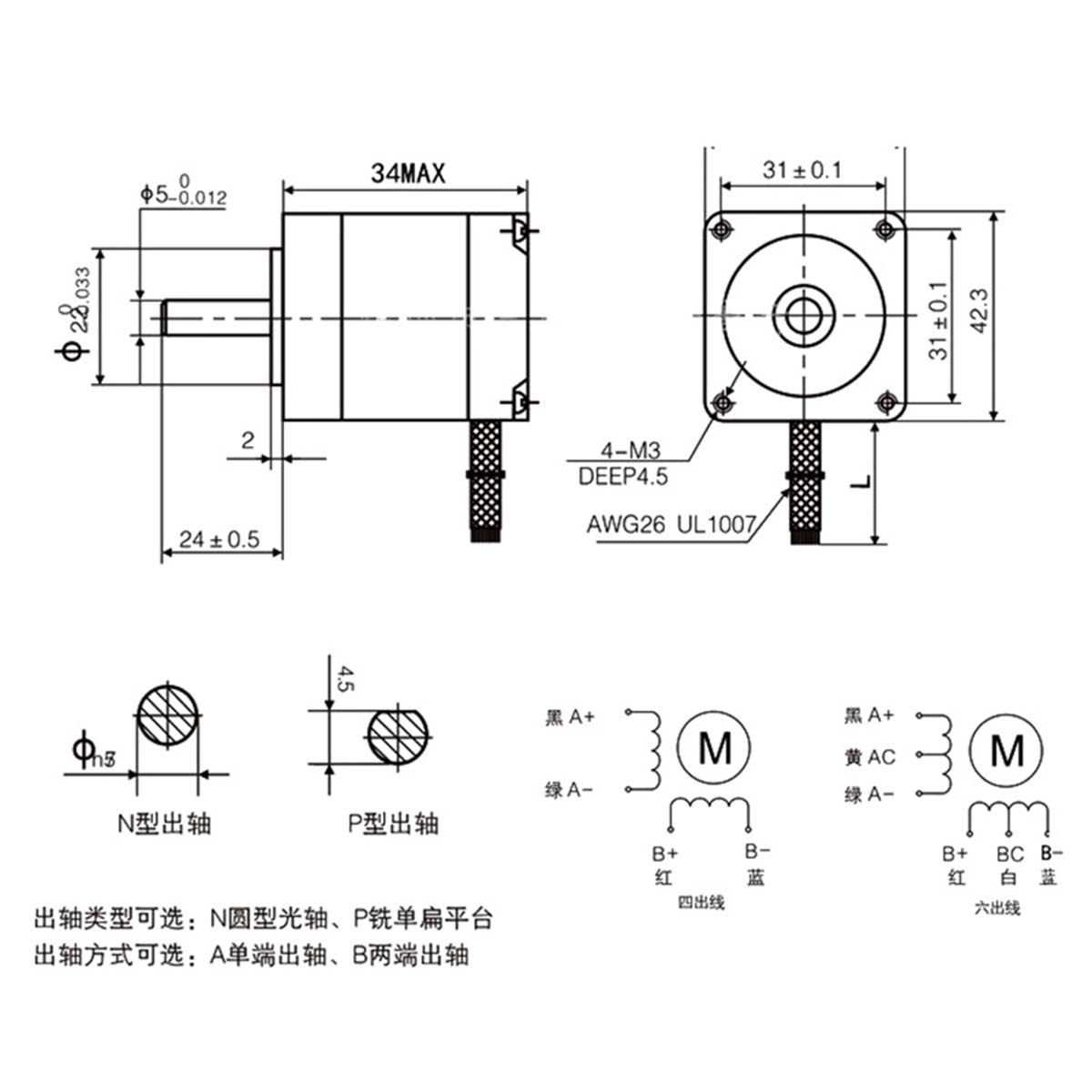

*Dimensiones físicas típicas

Cara (flange): 42 × 42 mm
Longitud cuerpo: ~33 – 34 mm
Diámetro del eje: ~5 mm
Tipo de eje: normalmente con plano (D shaft)

*Resumen de parámetros clave
Parámetro Valor típico
Paso 1.8° / paso
Corriente 1.3–1.5 A/fase
Resistencia ~2.1 Ω/fase
Inductancia ~2.5–2.8 mH/fase
Torque de retención ~0.26–0.30 N·m
Tamaño 42 × 42 × 34 mm

*Notas importantes

El motor no se alimenta directamente a un voltaje nominal (como 12 V). Se usa con controladores de corriente constante (por ejemplo A4988, DRV8825, TMC…); el voltaje de la fuente puede ser mucho mayor, pero el controlador limita la corriente por fase.

El valor de “voltaje nominal” de ~2.8–3.2 V se refiere a la resistencia/inductancia interna, no al voltaje de operación directa sin controlador.

Aunque muchas tiendas ponen 12 V en la ficha, esa es una convención de marketing (se puede usar con esa tensión siempre que el driver limite la corriente).
