Modulo dual puente-h l298 control dc motor pwm 7a/160w

Stock: 23

Ref. AKC-108.MD0697

Precio (IVA inc.) 20,76 €

¿Algo que añadir?

¿Eres un profesional? Pincha aquí para regístrate y consigue condiciones especiales.

Si tienes dudas envíanos un WhatsApp

Envío Rápido
en 14h o 24/48h

Pago Seguro
Tarjeta, Bizum...

Garantía
Calidad asegurada

Especialistas
Consulta tus dudas

Especificaciones

Descripción

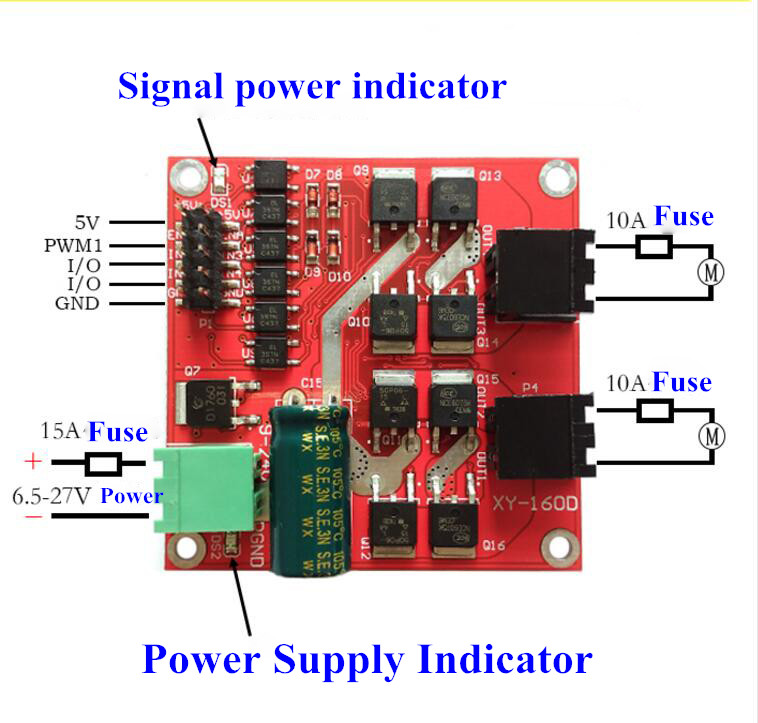

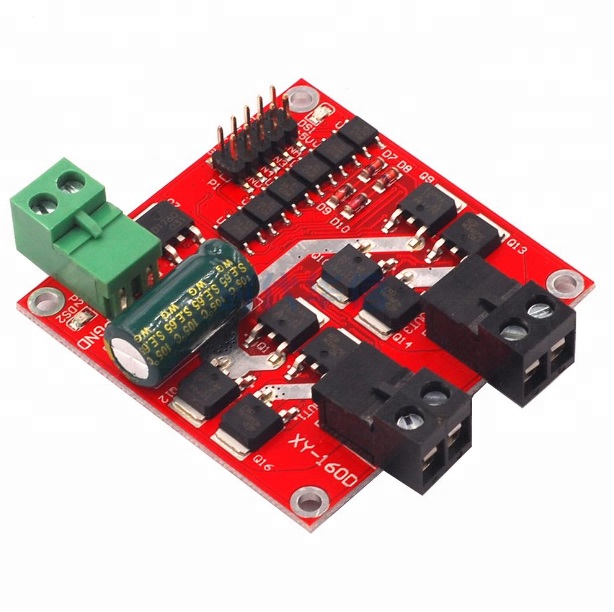

Este es un controlador de motor de CC dual de perfil bajo ultra pequeño para proyectos con limitaciones de espacio, capaz de entregar una alta potencia de hasta 7 A por canal de salida. Utiliza una lógica similar a la del controlador de motor L298, donde usted controla el controlador con 3 pines de señal (IN1, IN2, ENABLE). Este controlador de motor es impulsado por un MOSFET de alta potencia, con el optoacoplador de señales de control aislado para proteger cualquier circuito delicado y problemas de bucle de tierra. Puede conducir este controlador con lógica de 3,3 V y 5 V.

Datos breves:

Voltaje de suministro: 7 ~ 24 VCC. (Límite: 6,5 ~ 27 V CC).
Nivel de señal de control (compatible con 3,3 V / 5 V)
Lógica alta (H): DC 3.0 ~ 6.5V
Lógica baja (L): DC0 ~ 0.8V
Canal de salida: 2.
Corriente de la señal de control: 3 ~ 11 mA (cada ruta).
Corriente máxima de funcionamiento continuo: 7A.
Corriente pico: 50A.
Control de velocidad PWM: 0 ~ 10 KHz.
Ancho mínimo de pulso válido: 5us.
Temperatura de trabajo: -25 ~ 85 ° C
Agujero de montaje: M3.
Dimensión (LxAnxAl): 55 x 55 x 13 (mm).
Peso: 32 g.

Información adicional

108.MD0697_FICHA.pdf
