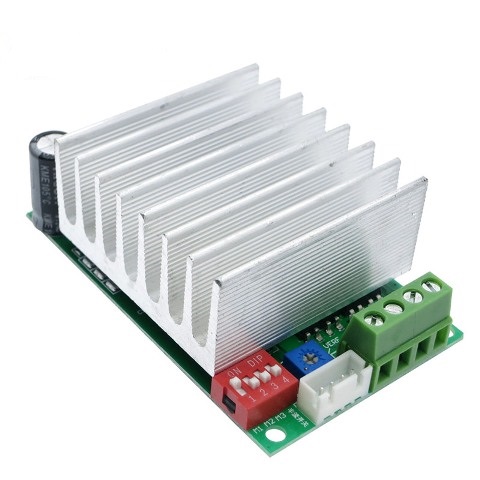

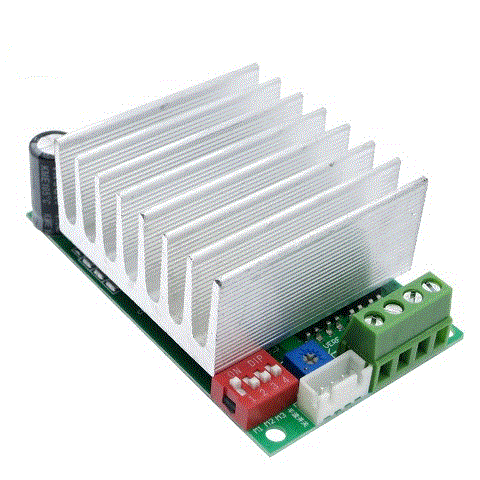

Tb6660 controlador de motor paso a paso 4.5a

Especificaciones

Caracteristicas:

Tipo de entrada de alimentación 1.DC: 12V ~ 40V;

2. Corriente de salida: 0 ~ 4.5 A, ajustable sin escalones;

3.Mircostep: 1,2,4,8,16;

4. Función de media corriente automática: la mitad o la corriente completa se puede seleccionar a través del interruptor;

Forma 5.Protect: protección sobrecalentada, protección contra sobrecorriente;

Puertos de E / S:

1.24 V +: polo positivo de CC

2.GND: cátodo de potencia CC

3.A + A-: motor paso a paso uno devanado

4.B + B-: motor paso a paso otro devanado

5.CLK-: entrada de pulso de paso + 5V (borde de subida efectivo, duración del borde ascendente> 10S)

6.CW-: entrada de dirección del motor paso a paso, nivel de tensión activado, nivel alto hacia adelante, nivel bajo inverso

7.ENA-: sin motor

8. + 5V: terminal común de señal



Descripción de la tabla de ruptura de 5 ejes:
1, totalmente compatible con MACH3 y otro soporte de software de computadora para el control de puerto paralelo.

2, fuente de alimentación del USB y separación de fase accionada de los periféricos para proteger seguridad de la computadora.

3, entrada de voltaje amplio periférico, 12-24V y función anti-retroceso.

4, toda la señal de entrada, todo el loto de luz aislado, que se puede acceder a la parada de emergencia en el cuchillo, el límite para proteger la seguridad de la computadora.

5, todo el camino hasta el puerto de salida del relé, controlar el interruptor del eje. Puerto de salida P17 boca.

6, a través del optoacoplador, la salida de tensión analógica de 0-10V aislada se puede controlar con el convertidor de interfaz analógica correspondiente para controlar la velocidad del husillo. Puerto de salida Puerto P1.

7, abra los 17 puertos, que se puede acceder con la unidad de optoacoplador, se puede controlar el motor paso a paso de 5 ejes.

8, P1 ya que las salidas PWM se pueden controlar con el gobernador del husillo de entrada optoacoplador.

9, se puede acceder mediante un cátodo común o nivel de entrada de ánodo común a 5V.
