Ramps v1.6 3d panel control impresora control reprap mendel prusa

Especificaciones

Descripciones:

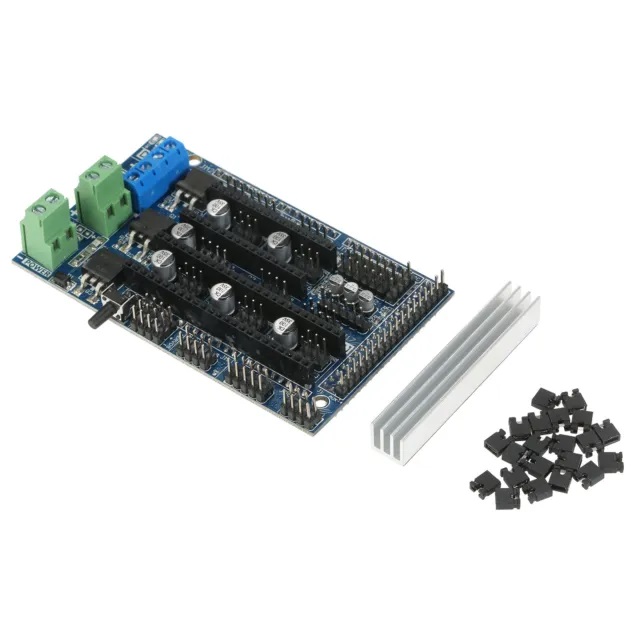

Ramps1.6 es una placa base de 4 capas. Ramps1.6 tiene nuevos conectores de 2 pines, que son más simples y convenientes de conectar y tampoco se quemarán fácilmente. Además, las Ramps 1.6 tienen un buen disipador de calor encima del tubo MOS para dar un mejor funcionamiento a la disipación del calor.
Además, la potencia de Ramps 1.6 es mayor que Ramps1.5, la potencia más grande será de hasta 270 W, y Ramps 1.5 solo puede ser de hasta 200 W o menos de 200 W.

Características

1. Se puede ampliar a LCD y otras partes.
2. Hay salidas MOSFET para calentador y ventilador y 3 interfaces de termistor.
3. Fusión adicional de seguridad y protección de componentes 5A.
4. La cama con calefacción controla fusibles adicionales de 11 A.
5. Aplicado a la placa de accionamiento paso a paso 5 Pololu.
6. El diseño del conector de clavija de placa Pololu se puede reemplazar o quitar fácilmente para diseños futuros.
7. Los pines I2C y SPI están disponibles para futuras expansiones.
8. Los servoconectores se utilizan para conectar topes de límite, motores y diodos emisores de luz. Estos conectores están chapados en oro y tienen una corriente nominal de 3A, lo cual es muy compacto.
9. El LED se iluminará cuando el calentador tenga salida. Elija 2 motores para conectarlos a Z Prusa Mendel.
Rampas1.6 Parámetros:

Tamaño: 101,5*60,5mm
Admite controladores de motor: cinco controladores de motor simultáneamente, como: A4988 DRV8825 y otros controladores de motor
Voltaje de entrada: 12V
Potencia: 200W
Tubo de parche MOS: B55NF06
