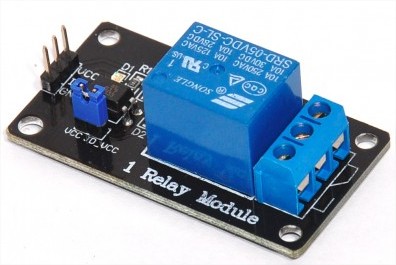

Modulo rele 5vdc optoacoplador 1 canal

Especificaciones

Módulo de relé de disparo de bajo nivel
Dos LED separados para indicación de encendido / apagado del relé.
Disparo de voltaje de entrada 3.3V - 5V
Disparo de voltaje de entrada 3.3V - 5V 4)
Protección trasera EMF
Protección trasera EMF 2 LED para indicar cuando los relés están encendidos.
Funciona con señales de nivel lógico de dispositivos de 3,3 V o 5 V
Circuito de aislamiento óptico
Módulo con protección de corriente de diodo, tiempo de respuesta corto
Voltaje de control de CA: 250 V a 10 A máx.
Voltaje de control de CC: 30 V @ máx. 10 A

Módulo control de relé de 1 canal 5V con optoacoplador
Este es un optoacoplador de módulo de relé de 5 V 10 A aislado de un solo canal para Arduino PIC ARM. Se puede utilizar para controlar varios aparatos y otros tipos de equipos con una gran corriente. Se puede controlar directamente con señales lógicas de 3,3 V o 5 V desde un microcontrolador (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, lógica TTL).

Tiene un encabezado de clavija de 1 × 4 (paso de 2,54 mm) para conectar la alimentación (5 V y 0 V) ​​y para controlar el módulo.

Los pines están marcados en la placa PCB son los siguientes:

GND: conecte 0 V a este pin.
IN1 - Controla el relé 1, el nivel bajo activo se encenderá cuando esta entrada baje por debajo de aproximadamente 2.0V
VCC: conecte 5 V a este pin. Se utiliza para alimentar los optoacopladores.
Nota: Este módulo de un solo canal de 5 V es solo para disparador de bajo nivel.

Acerca del modo activado de nivel alto y nivel bajo:

El disparador de alto nivel se refiere al voltaje de la señal entre la entrada y el disparador, puede entenderse como una entrada de señal con un cortocircuito del cátodo VCC activado de alguna manera;
El disparador de bajo nivel se refiere al voltaje de la señal entre el terminal de entrada y el disparador OV de tierra, puede entenderse como el terminal de entrada de señal y el cortocircuito del electrodo negativo GND disparado por la conexión del módulo de relé de 1 canal
Instrucción de puente = Se puede encender cuando conectamos 5v a un extremo y el otro a -5v / Gnd, mientras hablamos del puente, si cortocircuitamos el VCC y el pin del medio, entonces el módulo actuará como disparado de alto nivel relé significa que cuando aplicaremos la entrada de + 5V en su pin de entrada, se encenderá y cuando el puente se establezca en "medio y GND", actuará como un relé disparado de bajo nivel. Significa que el módulo funcionará se activará cuando implementemos 5V / GND en su pin de entrada.

CARACTERISTICAS :

2 LED para indicar cuando el relé está encendido.
Funciona con señales de nivel lógico de dispositivos de 3,3 V o 5 V
Circuito de aislamiento óptico
Módulo con protección de corriente de diodo, tiempo de respuesta corto
Alrededor del tablero con 4 orificios de montaje, diámetro del orificio de 3,1 mm, fácil instalación y fijación
APLICACIONES:

Raspberry Pi, Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, la lógica TTL puede conducir el módulo
Control PLC
Control inteligente del hogar
Sector industrial
