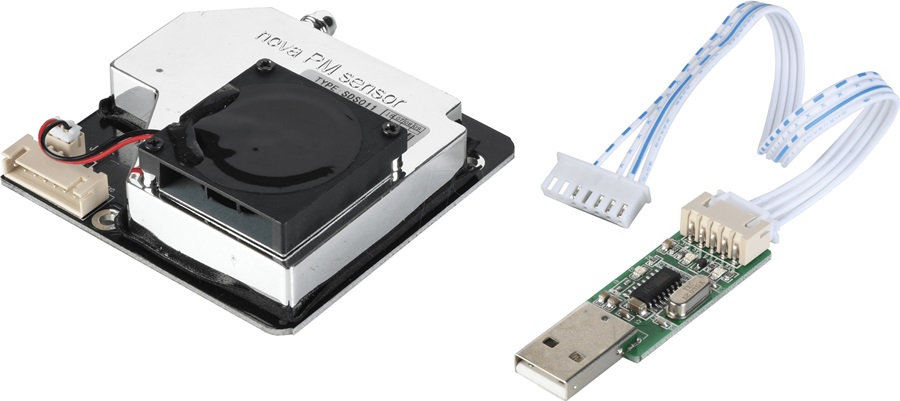

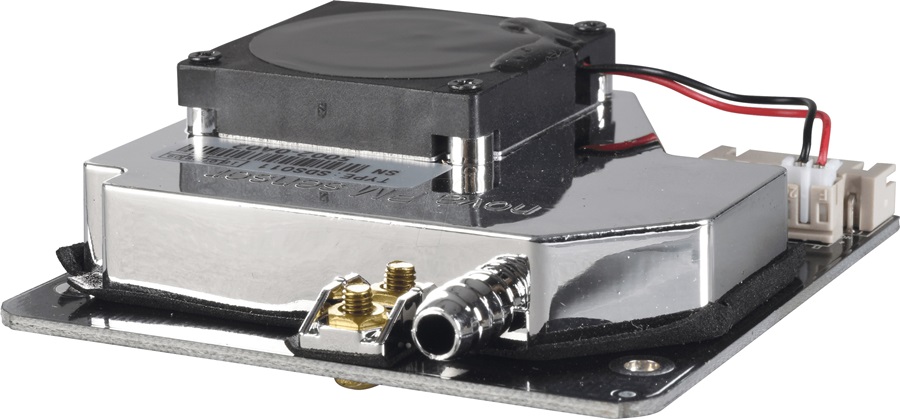

Sds0011 novs fitnes detector de particulas

Especificaciones

Descripción del producto
Visión general:

Usando el principio de dispersión, las partículas se pueden obtener en el aire con una concentración de 0.3 ~ 10um.
Con salida digital, ventilador incorporado estable y confiable.

caracteristicas:

1, preciso y confiable: detección estable, consistencia;
2. Respuesta rápida: el tiempo de respuesta cambia menos de 10 segundos;
3.Fácil de integrar: la salida UART (o la salida IO se puede personalizar), el ventilador incorporado;
4 alta resolución: una resolución de 0.3ug / m3.

Solicitud:

Prueba PM2.5
Purificador
Intercambiador de aire
sistema de filtrado

principio de funcionamiento:

Usando el principio de dispersión:
La dispersión de la luz puede ser causada cuando las partículas pasan a través del área de detección.
La luz dispersa se convierte en señales eléctricas, que se amplifican y procesan.
Como la forma de onda de la señal y el tamaño de partícula tienen una cierta relación, puede obtener el número de partículas y el análisis del diámetro.

Parámetros técnicos:
?
ug / m33 Tensión de alimentación 5V4 Corriente de funcionamiento máxima 100mA5 Corriente de reposo 2mA6 Rango de temperatura de funcionamiento -20-50 ℃ 7 Tiempo de respuesta 1s8 Frecuencia de salida de datos en serie 1 /
Resolución del diámetro de menos de 0.3um10 error relativo del 10% 11 tamaño del producto 71x70x23mm
Especificaciones de interfaz:

PinNameexplain1CTLCcontrol pin, reservado 21um> concentración de partículas de 0.3 micras, salida PWM 35V5V Entrada de energía 425um> concentración de partículas de 2.5 micras, salida PWM 5GNDGND6R Receptor de puerto serie Transmisión de puerto RX7 TXPS: Intervalo de interfaz 2.54mm

Protocolo:

Protocolo de comunicación en serie:
008N1. (La tasa es
00, el bit de datos es 8, la paridad es ninguna, el bit de parada es 1)
Ciclo de comunicación del informe en serie: 1 + 0.5 segundos
Marco de datos (10 bytes): Encabezado + Orden + Datos (6 bytes) + Suma de verificación + Trailer del mensaje
