Xh-m452 módulo de control de temperatura y humedad

Especificaciones

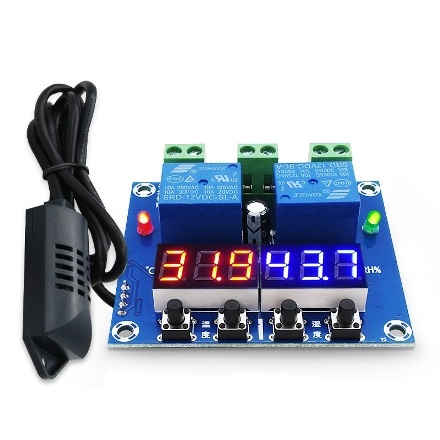

Controlador digital dual de temperatura y humedad XH-M452 DC 12V con LED, salida independiente, termostato con control de relé de 10A + sonda.

Descripción:
El XH-M452 utiliza un controlador ST y una sonda de sensor de temperatura de alta precisión. Buen rendimiento y precisión. Control de panel simple, amplio rango de temperatura, diseño simple, apariencia elegante, alta resistencia mecánica. Se puede integrar en equipos industriales, conveniente y rápido. Se puede utilizar para control de escotillas, gabinetes de equipos, sistemas de aire acondicionado, protección de control de temperatura, etc.

Características:
1>. Admite modo de calefacción y modo de refrigeración.
2>. Alta precisión de 0.1 grados Celsius y 0.1% HR.
3>. Visualización en tiempo real de temperatura y humedad.
4>. Carga personalizada, selección arbitraria.
5>. Configuración simple.
6>. Fácil instalación.
7>. Función de memoria de apagado.

Parámetros:

No. Parámetro Valor
1 Modo XH-M452
2 Voltaje de entrada 12 V CC
3 Rango de temperatura -20~60 grados Celsius
4 Rango de humedad 00%-100% HR
5 Precisión de detección 0,1 grados Celsius 0,1% de humedad relativa
6 Precisión de detección 0,1 grados Celsius
7 Sensor Sensor de temperatura y humedad de 1 metro
8 Tipo de salida Salida de relé (Salida de interruptor)
9 Tamaño 65*55*28 mm

Descripción de teclas:
1>. 'Temperatura +': Pulsación corta para mostrar la temperatura inicial; pulsación larga para establecer la temperatura inicial con las teclas 'Temperatura +' y 'Temperatura -' y la pantalla parpadeará. Se guardará automáticamente después de 5 segundos. (La pulsación larga es de 3 segundos).
2>. 'Temperatura -': Pulsación corta para mostrar la temperatura final; pulsación larga para establecer la temperatura final con las teclas 'Temperatura +' y 'Temperatura -' y la pantalla parpadeará. Se guardará automáticamente después de 5 segundos. (La pulsación larga es de 3 segundos).
3>. 'Humedad +': Pulsación corta para mostrar la humedad inicial; pulsación larga para establecer la humedad inicial con las teclas 'Humedad +' y 'Humedad -' y la pantalla parpadeará. Se guardará automáticamente después de 5 segundos. (La pulsación larga es de 3 segundos).
4>. 'Humedad -': Presione brevemente para mostrar la humedad de parada; presione larga para establecer la humedad de parada con la tecla 'Humedad +' y 'Humedad -' y la pantalla parpadeará. Se guardará automáticamente después de 5 segundos. (La presión larga es de 3 segundos).
5>. Nota: Restaure la configuración de fábrica si mantiene presionado 'Temperatura -' y 'Humedad +' hasta que las dos pantallas parpadeen y muestren '888 888' en ese momento.

Control de temperatura:
1>. Establecer temperatura de inicio: presione larga 'Temperatura +' para establecer la temperatura de inicio con la tecla 'Temperatura +' y 'Temperatura -' y la pantalla parpadeará. Se guardará automáticamente después de 5 segundos y luego mostrará la temperatura actual real.
2>. Establecer temperatura de parada: presione larga 'Temperatura -' para establecer la temperatura de parada con la tecla 'Temperatura +' y 'Temperatura -' y la pantalla parpadeará. Se guardará automáticamente después de 5 segundos y luego mostrará la temperatura actual real.
3>. Selección de modo automático:
es modo de calefacción si la temperatura de inicio es menor que la temperatura de parada.
Es modo de refrigeración si la temperatura de inicio es superior a la temperatura de parada.
4>. Pasos de configuración:
Enfoque:
Temperatura de inicio Temperatura de inicio > Temperatura de parada (modo de refrigeración, juicio automático)
Método: Consulte la sección "Configurar temperatura de inicio/parada".

Ejemplo de modo de calefacción: Controlar el calentador de agua. Calentar a 65 grados Celsius y luego detener la calefacción. Recalentar cuando la temperatura baje a 50 grados Celsius.
Paso 1: Configurar el modo de calefacción, Temperatura inicial Paso 2: Mantener pulsado 'Temperatura +' y la Temperatura inicial parpadeará. Establecer la Temperatura inicial a 50 grados Celsius con 'Temperatura +' y 'Temperatura -'.
Paso 3: Mantener pulsado 'Temperatura -' y la Temperatura final parpadeará. Establecer la Temperatura final a 65 grados Celsius con 'Temperatura +' y 'Temperatura -'.

Ejemplo de modo de refrigeración: Controlar granjas. Detener la ventilación cuando la temperatura sea de 26 grados Celsius. Reiniciar la refrigeración cuando la temperatura suba a 30 grados Celsius.
Paso 1: Configurar el modo de refrigeración, Temperatura inicial > Temperatura final.
Paso 2: Mantener pulsado 'Temperatura +' y la Temperatura inicial parpadeará. Establecer la Temperatura inicial a 30 grados Celsius con 'Temperatura +' y 'Temperatura -'.
Paso 3: Mantener pulsado 'Temperatura -' y la Temperatura final parpadeará. Establecer la Temperatura final a 26 grados Celsius con 'Temperatura +' y 'Temperatura -'.

NOTA: El indicador se apagará y la carga no funcionará si la temperatura se configura incorrectamente. Por lo tanto, verifique que la temperatura de inicio y la temperatura de parada sean correctas después de configurarlas.

Control de humedad:
1>. Configurar la humedad de inicio:Mantenga presionado 'Humedad+' para configurar la humedad de inicio con las teclas 'Humedad+' y 'Humedad-' y la pantalla parpadeará. Se guardará automáticamente después de 5 segundos y luego mostrará la humedad real actual.

2>. Establecer humedad de parada: Mantenga presionado 'Humedad-' para establecer la humedad de parada con las teclas 'Humedad+' y 'Humedad-' y la pantalla parpadeará. Se guardará automáticamente después de 5 segundos y luego mostrará la humedad real actual.

3>. Selección automática de modo: Se activa el modo de humidificación si la humedad inicial es inferior a la humedad final. Se activa el modo de deshumidificación si la humedad inicial es superior a la humedad final.



4>. Ejemplo de modo de humidificación: Humidificación de almacenamiento fresco, controle el humidificador al 50% HR para comenzar la humidificación, humidifique al 80% HR para detenerse. Paso 1: Configure el modo de humidificación, Iniciar Hum



5>. Ejemplo de modo de deshumidificación: Sistema de control de deshumidificación en el taller, la humedad del 70% HR inicia la deshumidificación, la humedad del 40% HR la detiene.

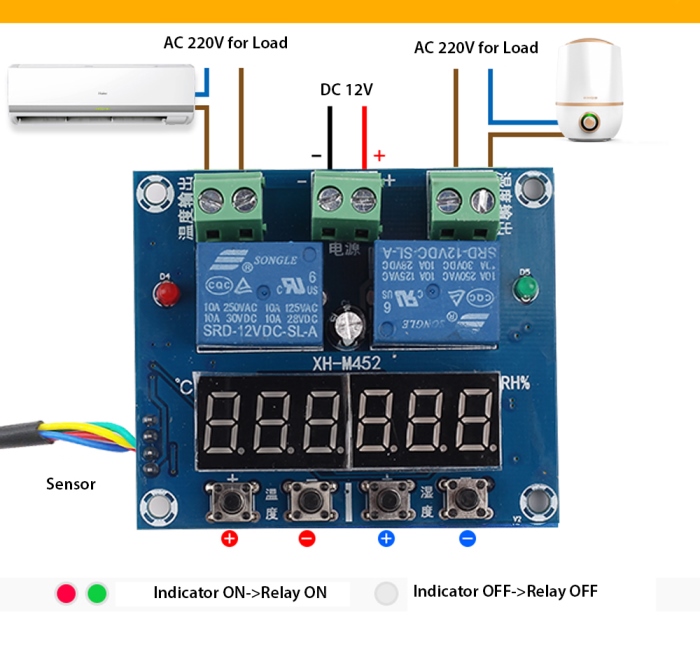

Paso 1: Configure el modo de humidificación, Iniciar Hum > Detener Hum. Paso 2: Mantenga presionado 'Humedad+' e Iniciar Hum parpadeando. Configure la Humedad Inicial al 70% HR con 'Humedad+' y 'Humedad-'. Paso 3: Mantenga presionado 'Humedad-' e Detener Hum parpadeando. Configure la Humedad Detener al 40% HR con 'Humedad+' y 'Humedad-'. Aplicación: 1>. Control de escotilla 2>. Gabinete de equipo 3>. Sistema de aire acondicionado 4>. Protección de control de temperatura 5>. Refrigerador 6>. Congelador 7>. Calentador de agua 8>. Hosts 9>. Fábrica de impresión 10>. Industria tabacalera 11>. Control de incubadora Preguntas frecuentes: P1>. ¿Cómo restaurar la configuración de fábrica? A: Mantenga presionados 'Temperatura -' y 'Humedad +' hasta que las dos pantallas parpadeen y muestren '888 888'. P2>. ¿Por qué se muestra 'LLL'? R: Fallo del sensor, pruebe el sensor o reemplácelo. P3>. ¿Por qué se muestra 'HHH'? R: La temperatura de prueba excede el rango de medición, reemplace el entorno de uso. P4>. ¿Por qué el indicador no funciona y la carga no funciona? R: Verifique que la temperatura de inicio y la temperatura de parada sean correctas. Ilustración:
