Abx00029 arduino mkr wan 1310 para redes lorawan ™. (original)

Especificaciones

ARDUINO MKR WAN 1310 SIN ANTENA

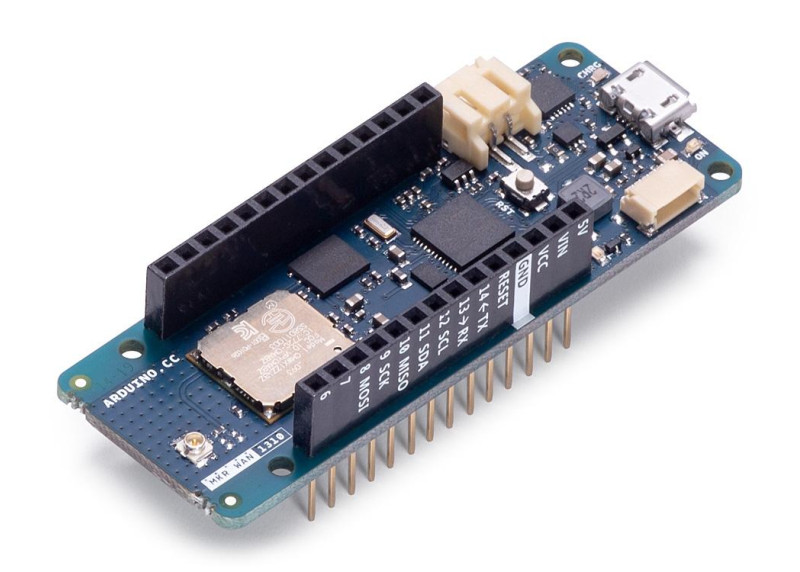

La tarjeta Arduino MKR WAN 1310 provee una solución práctica y económica para agregar conectividad LoRa® a los proyectos que necesitan un bajo consumo. Esta tarjeta de código abierto (Open Source) se puede conectar al Arduino IoT Cloud, vuestra propria red LoRa®, utilizando la pasarela Arduino LoRa® PRO, la infraestructura LoRaWAN ™ existente como The Things Network o incluso otras tarjetas utilizando el modo de conectividad directo.

Mejor y más eficiente

El MKR WAN 1310 proporciona una serie de mejoras en cuanto a su predecesor, el MKR WAN 1300. Aunque sigue basándose en el procesador Microchip® SAMD21 de bajo consumo, el módulo Murata CMWX1ZZABZ LoRa® y las características de la familia MKR microchip criptográfico (el ECC508), el MKR WAN 1310 incluye un nuevo cargador de batería, un SPI Flash de 2 Mo y un mejor control sobre el consumo eléctrico de la tarjeta.

Mejora de la potencia de la batería

Las últimas modificaciones han mejorado considerablemente la vida útil de la batería del MKR WAN 1310. ¡Cuando está conectada correctamente, el consumo eléctrico ya es de 104 uA! Se puede usar también el puerto USB para alimentar la tarjeta (5V); Podéis hacer funcionar la placa con o sin pilas: ¡es elección vuestra!

La grabación de los datos de almacenamiento

Otras funciones OTA (Over The Air) ya son disponibles desde la introducción del Flash integrado de 2 Mo. Esta nueva funcionalidad interesante os permitirá transferir archivos de configuración hacia la tarjeta, crear vuestros propios mandos de scripts o simplemente, almacenar datos localmente para mandarlos cada vez que la conectividad sea óptima. Además, el microchip criptográfico del MKR WAN 1310 proporciona una seguridad adicional, almacena las informaciones de identificación y los certificados en el elemento de seguridad integrado. Estas funcionalidades hacen de este dispositivo el nudo IoT y el bloque de construcción perfectos para los aparatos IoT extendidos de bajo consumo.

Crear vuestra propria infraestructura

Si tenéis pensado crear vuestra propria infraestructura LoRa® dedicada, os podéis plantear utilizar la pasarela Arduino LoRa® PRO. Os permitirá controlar todas vuestras tarjetas MKR WAN 1310 directamente a partir del Cloud Arduino IoT.

Port I2C adicional

El MKR WAN 1310 incluye un conector adicional diseñado como una extensión del bus I2C. Se trata de un conector de 5 pines de formato pequeño de 1,0 mm. Los detalles mecánicos del conector se pueden encontrar en la ficha técnica del conector. El puerto I2C, también llamado puerto de autoidentificación Esloy en Arduino, está proporcionado con: SDA, SCL, GND, + 5V y un pin numérico adicional destinado a mandar una señal de alarma a los dispositivos I2C que están conectados. La configuración está ilustrada en la imagen siguiente:

ABX00029

Puesta en marcha

La sección Puesta en marcha dispone de todas las informaciones necesarias para configurar vuestra tarjeta, utilizar el software Arduino (IDE) y empezad a jugar con la codificación y la electrónica.

¿Necesitáis ayuda?

Consultar el Foro Arduino para las preguntas sobre el lenguaje Arduino, o para saber cómo crear vuestros proprios Proyectos con Arduino. Si necesitáis ayuda para utilizar vuestra tarjeta, contactar con el Servicio de atención al usuario Arduino oficial.
