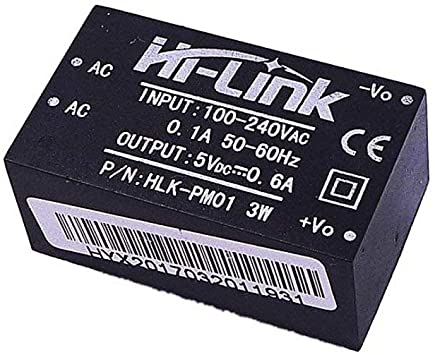

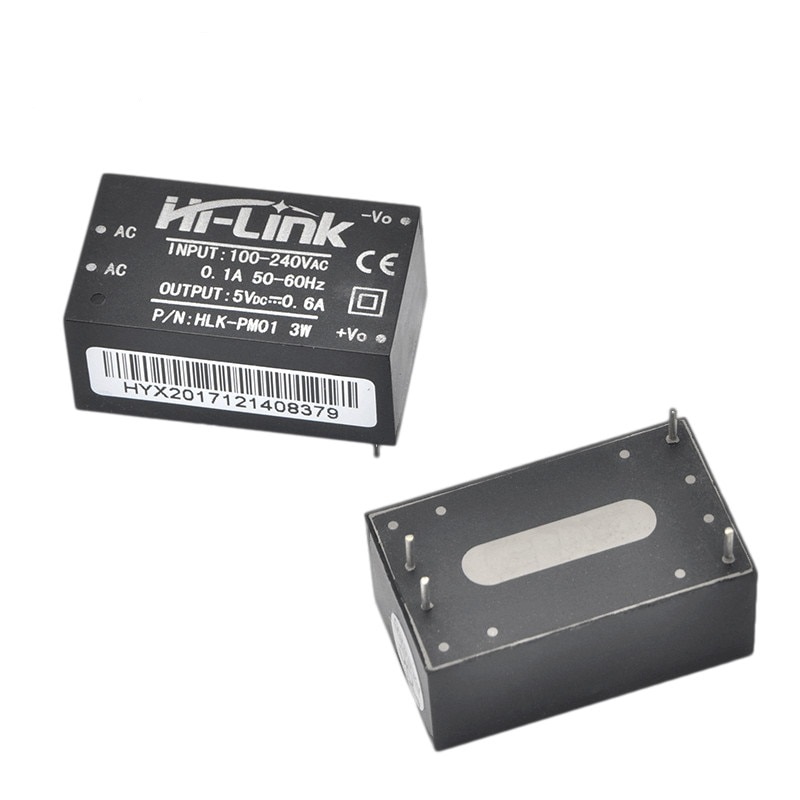

Hlk-pm01 modulo power step-down, ac in 220v, dc out 5v, 0.6a

Especificaciones

Características eléctricas:
1. Las características de entrada (prueba) a temperatura ambiente.

Voltaje nominal de entrada: 100-100. VAC
Rango de voltaje de entrada: 90-90. VAC
Corriente máxima de entrada: 0,2 o menos a.
Entrada de corriente de sobretensión; 10 o menos a.
Voltaje máximo de entrada: 270 o menos VAc
Arranque suave de entrada: 50 o menos MS
Eficiencia de bajo voltaje de entrada: Vin = 110 vac, salida con 69 o más %
Alto voltaje de entrada: Vin = 220 vac, salida con 70 o más %
Fiabilidad a largo plazo: MTBF 100000 o más H.
Tensión de salida nominal sin carga: + 5 + / -0,1 VDc
Tensión de salida nominal completa: + 5 + / -0,2 VDc A
Corriente máxima de salida a corto plazo: P 1000 ma
Corriente de salida máxima durante mucho tiempo: P 600 ma
Regulación de voltaje: + / -0,2%
Regulación de carga: + / -0,5%
Onda de salida y ruido: (mvp-p) 50 o menos.
Voltaje nominal de entrada y carga de salida. Con osciloscopio de ancho de banda de 20 MHZ,.
Carga y prueba de capacitancia de 10 uF y 0,1 uF. El MV
Interruptor de sobredisparo de la máquina
(Voltaje nominal de entrada, salida y carga del 10%) 5 o menos % VO.
Protección contra sobrecorriente de salida
Salida de la carga máxima de 150-200%
A.
Protección contra cortocircuitos de salida
Directamente a la salida del cortocircuito normal, el cortocircuito vuelve automáticamente al trabajo normal después de la extracción.
4. Características de seguridad:
4,1 El diseño del producto cumple con los requisitos de la certificación de seguridad UL, CE.
4,2 seguridad y compatibilidad electromagnética
El diseño de entrada utiliza un seguro UL 0,5 A;
La placa PCB hecha de tableros recubiertos de cobre de doble cara es de 94-donde el nivel de clasificación de fuego V0;
De acuerdo con estándares de seguridad UL1012 EN60950, UL60950
Tensión de aislamiento I/p-o/P: 2500 vac
Resistencia de aislamiento I/p-o/P > 100 m ohmios/500 VDC 25 grados 70% RH
Conducción y radiación en línea con EN55011, EN55022 (CISPR22)
Descarga electrostática IEC/EN 61000-4-2 Nivel 4 8 kv / 15 kv
La inmunidad a la radiación por radiofrecuencia IEC/EN 61000-4-3 se puede encontrar EN la aplicación
4,3 Temperatura de diseño de seguridad
A temperatura normal en nuestro condensador de potencia, el convertidor principal, así que la temperatura de la superficie no supera los 90 grados; El más grande
La temperatura máxima de la superficie de la carcasa no supera los 60 grados;
