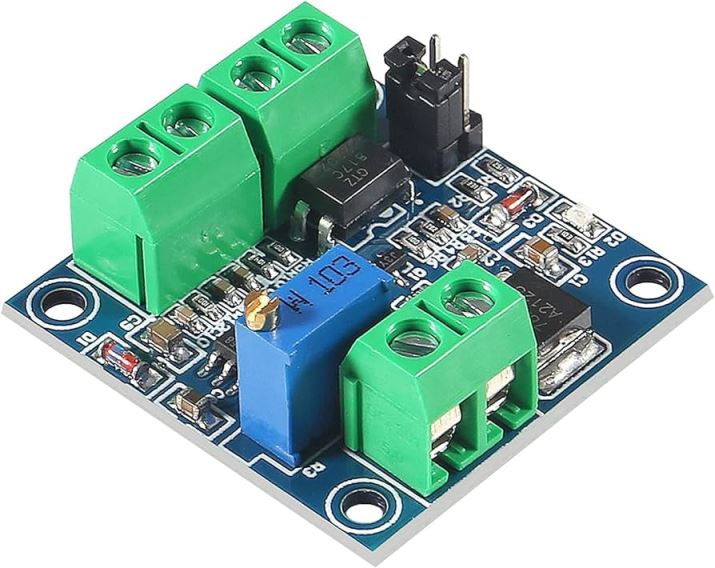

Modulo voltage pwm switching analogico dc:12~30v

Especificaciones

Especificaciones:
1. Salida de voltaje analógico: lo siguiente es un voltaje de salida de 0-10 V para explicación. Si no hay señal de entrada después del encendido, la salida es de 0 V. La calibración se puede realizar en el primer encendido. Aplica un ciclo de trabajo del 50% y una señal de amplitud de 3.3 V a DIN y DIN. La frecuencia es de 1 ~ 3 KHZ. Utiliza un multímetro para medir dos puertos, AO y GNB. D. Ajusta el potenciómetro en la placa para ajustar la pantalla del multímetro a 5,40 V. Esto ajusta la correspondencia entre la señal de pulso y este módulo. La resolución de este módulo es de 0,1 V. La capacidad de corriente de salida es de 10 MA. Si la relación de ciclo de trabajo es inversamente proporcional al voltaje, puedes marcar las casillas de verificación PASO BAJO y ACTIVO y ACTIVO y configurar los pines de salida PWM en el software MACH3. son.
2. Potencia de salida: aproximadamente 10 MA, método de montaje: 4 agujeros de tornillo M3.
Puerto:
1. DIN +: señal PWMPositiva (conectar a la señal PWM para cátodo común, conectar a 3,3 V de terminal de señal para ánodo común).
2. DIN-: señal PWM negativa (a GND para cátodo común) Conéctese a la señal PWM para ánodo común).
3. 12-30 V: fuente de alimentación positiva.
4. GND: Fuente de alimentación a tierra
5. GND: fuente de alimentación a tierra. Conectado a tierra de fuente de alimentación
6. AO: puerto de salida de voltaje analógico (0-10V)
Contenido del paquete:
1 módulo PLC analógico digital

Description:
power supply:12v-30v
voltage:0-10v
PWM signal receiving frequency range: 1Khz-3Khz
allowable error: 5%
Size:33.14*33.02mm

Informacion tecnica: https://www.electroschematics.com/voltage-converter-module/
