Ref. AKC-108.MD0684
Módulo convertidor de corriente a voltaje 4-20ma a 0-3.3v 5v 10v
Stock: 29 Ref. AKC-108.MD0684
Precio (IVA inc.) 2,76 €
| Unidades | ≥ 10 | ≥ 15 | ≥ 20 |
| DescuentoDescuentoprecio | -5%-0,122,21 | -7%-0,162,16 | -10%-0,232,09 |
Si tienes dudas envíanos un WhatsApp
Envío Rápido
en 14h o 24/48h
Pago Seguro
Tarjeta, Bizum...
Garantía
Calidad asegurada
Especialistas
Consulta tus dudas
Especificaciones

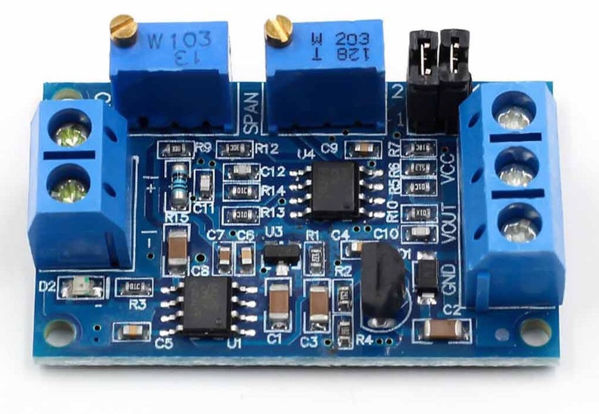

DescripciónEste módulo permite convertir una señal cuya corriente está entre 0 y 20mA en otra cuya tensión está entre 0 y 10V.

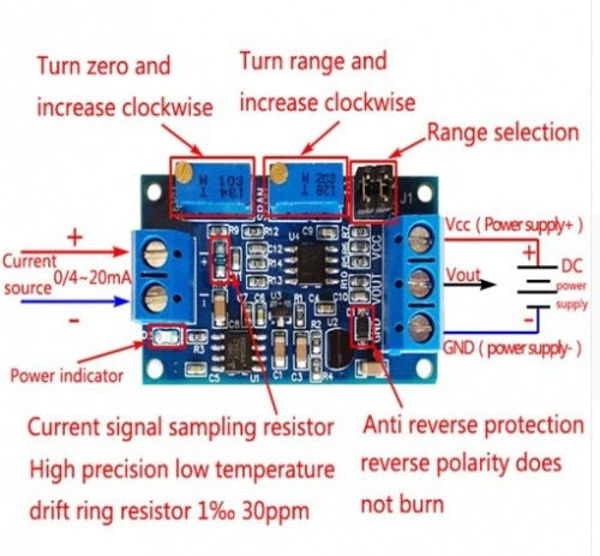

Para calibrarlo hay que introducir una corriente en la entrada con la corriente mínima a medir (entre 0 y 4mA) y ajustar el potenciómetro ZERO hasta que la tensión de salida sea de 0V. Luego introducimos la máxima corriente que queremos medir y actuamos sobre el potenciómetro SPAN para obtener el potencial de salida que nos interese (5V para leerlo con Arduino).
Debemos alimentarlo con una tensión en el rango de 7 - 36V teniendo en cuenta que si queremos obtener 10V a la salida, la alimentación debe ser mayor que 12V.
Jumpers de ajuste:
Entrada 4-20mA
Salida 0 – 2.5V: pin 1, 2 ON pin 3, 4 ON
Salida 0 – 3.3V: pin 1, 2 OFF pin 3, 4 OFF
Salida 0 – 5.0V: pin 1, 2 ON pin 3, 4 ON
Salida 0 – 10.0V: pin 1, 2 ON pin 3, 4 OFF
Entrada 0-20mA
Salida 0 – 3.3V: pin 1, 2 ON pin 3, 4 ON
Salida 0 – 5.0V: pin 1, 2 ON pin 3, 4 ON
Salida 0 – 10.0V: pin 1, 2 ON pin 3, 4 OFF
