Dc-dc aumentador 1200w/20amp. voltaje y corriente constante

Especificaciones

1200W de alta potencia DC-DC boost voltaje constante actual constante módulo de fuente de alimentación de carga de coche ajustable

Parámetros del módulo:

Modelo de módulo: SZ-BT07CCCV-A
Nombre del módulo: módulo de corriente constante de aumento de 1200W
Naturaleza del módulo: módulo de refuerzo no aislado (BOOST)
Voltaje de entrada: DC10-60V (entrada directa 10-60V sin voltaje de selección de tapa de puente) (actualización 2016/5/15)
Corriente de entrada: 20A (MAX) excede 15A, agregue enfriamiento del ventilador (la corriente de entrada del ventilador puede alcanzar los 25A cuando el voltaje de entrada del ventilador es de 12-24V)
Corriente de trabajo estática: 15mA (12V litros 20V, cuanto mayor sea el voltaje de salida, la corriente estática aumentará)
Voltaje de salida: 12-83 V continuamente ajustable (la salida predeterminada se ajusta al envío de 19 V, ajústelo a otros valores de voltaje. Si tiene un multímetro, el comprador puede ajustarlo)
Salida fija de 12-83 V (para clientes a granel)
Corriente de salida: 18A MAX Más de 10A, fortalezca la disipación de calor (en relación con la diferencia de voltaje de entrada y salida, cuanto mayor es la presión diferencial, menor es la corriente de salida)
Rango de corriente constante: 0.5-18A (+/- 0.3A)
Conexión anti-retroceso de entrada: Sí (150A power MOS anti-reverse)
Protección de batería baja: sí (9-50 V ajustable)
Temperatura de trabajo: -40 ~ + 85 grados (mejorar la disipación de calor cuando la temperatura ambiente es demasiado alta)
Frecuencia de trabajo: 150 kHz
Eficiencia de conversión: 92% -97% (la eficiencia está relacionada con la entrada, el voltaje de salida, la corriente, la presión diferencial. Baja presión diferencial)
Protección de sobrecorriente de entrada: Sí (entrada de más de 25 A, protección automática, potencia no aumenta)
Protección contra cortocircuitos: Sí (fusible de entrada 30A) Doble protección contra cortocircuitos, más seguro de usar.
Protección de conexión inversa de entrada: Sí (tubo MOS de 150 A de potencia anti-retroceso. Puede invertirse durante mucho tiempo)
Método de instalación: 4 columnas de cobre de 3 mm

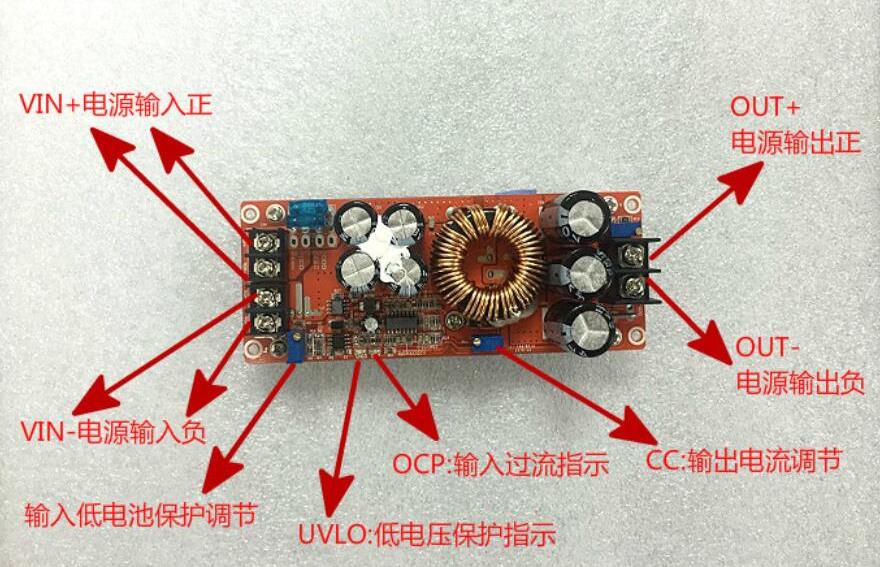

Método de cableado: bloque de terminales (utilice cable de cobre puro de alta corriente)

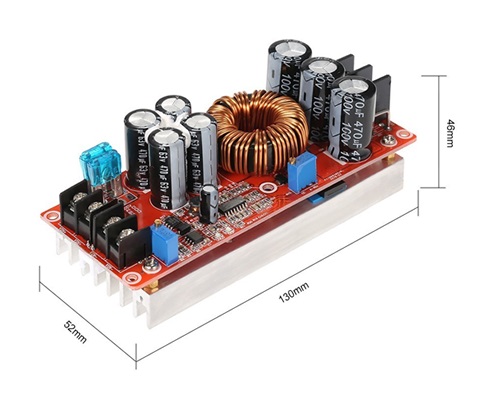

Tamaño del módulo: longitud 130 mm ancho 52 mm altura 53 mm
Módulo de peso individual: 263 gramos

Potencia de salida: = voltaje de entrada * 20A, como: entrada 12V * 20A = 240W La potencia máxima al ingresar 12V es 240W
Voltaje de entrada * 20A Por ejemplo: entrada 24V * 20A = 480W, es decir: la potencia máxima es 480W al ingresar 24V

Nota: La potencia máxima es de 240 W cuando ingresa 12 V, la potencia máxima es de 480 W cuando ingresa 24 V y la potencia máxima es de 720 W cuando ingresa 36 V.
El material de la fuente de alimentación es muy feroz. Utiliza 4 condensadores electrolíticos de alta frecuencia y baja resistencia de 63V / 470UF y produce 3 condensadores electrolíticos de 100V / 470UF. El anillo magnético de hierro, silicio y aluminio de ultra alta potencia de 33 mm está enrollado con tres cables de cobre puro de 1,2 mm para evitar el exceso de temperatura y la saturación magnética en condiciones de corriente grandes. Use una pieza de radiador de aluminio de 116MM * 58MM * 14MM para disipar el calor. Y el disipador de calor tiene una posición de orificio de montaje del ventilador 5015 (5MM * 5MM * 15MM); El voltaje de salida y la corriente del chip de administración de energía importado son continuamente ajustables. Más importante aún, el precio no es caro.
