Mp1584en módulo de fuente de alimentación reductora dc-dc de 3 a

Especificaciones

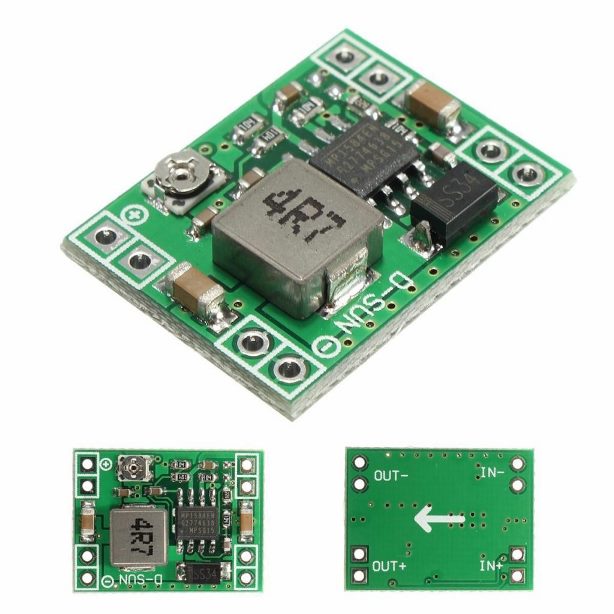

El MP1584 es un módulo reductor de voltaje (buck converter) DC-DC basado en el chip MP1584EN.
Sirve para convertir un voltaje de entrada más alto a un voltaje de salida más bajo de forma eficiente.

¿Para qué se usa?

Para alimentar circuitos electrónicos que requieren un voltaje menor que la fuente disponible.
Por ejemplo: convertir 12 V → 5 V, o 24 V → 3.3 V, etc.

Características típicas del módulo

Entrada: aprox. 4.5 V – 28 V

Salida: 0.8 V – 20 V ajustable con un potenciómetro

Corriente máxima: hasta ~3 A (aunque se recomienda 2 A continuos por calor)

Alta eficiencia: 90% aprox.

Tamaño pequeño y muy común en proyectos de electrónica y Arduino.

¿Cómo funciona?

Es un convertidor step-down: mediante un interruptor MOSFET interno, una bobina y un circuito de control, reduce el voltaje manteniendo la energía (menos pérdidas que un regulador lineal).

Descripción

1. Nombre del modelo: Módulo reductor CC-CC ultra pequeño
. 2. Voltaje de entrada: 4,5-28 V.
3. Voltaje de salida: 0,8-20 V.
4. Corriente de salida: corriente nominal 3 A (máx.).
5. Frecuencia de conmutación: 1,5 MHz (máxima), típica 1 MHz.
6. Ondulación de salida: 7. Eficiencia: 90 % (máx.)
. 8. Temperatura de funcionamiento: -40 °C a +85 °C.
9. Tamaño: 22 mm x 17 mm x 4 mm.

El uso del regulador MP1584EN permite fabricar una placa más pequeña que las placas que usan el LM2596S. Además, usa una frecuencia de regulación de 1,5MHz que permite recortar el ruido EMI.

Permite una entrada de entre 4,5V y 28V y la salida puede regularse entre 0,8V y 20V. La intensidad máxima es de 3A. Consigue una eficiencia máxima del 96%.

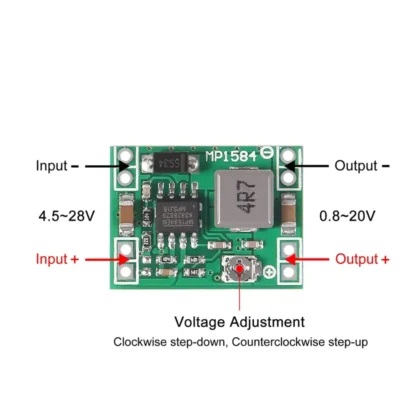

La regulación del voltaje de salida se realiza mediante un pequeño potenciómetro integrado en la placa.

No requiere el uso de disipadores de calor, aunque siempre es recomendable.

Un conversor muy usado en reguladores de tensión, cargadores de baterías, equipos de comunicaciones, etc ...
