Ref. AKC-108.MD9237

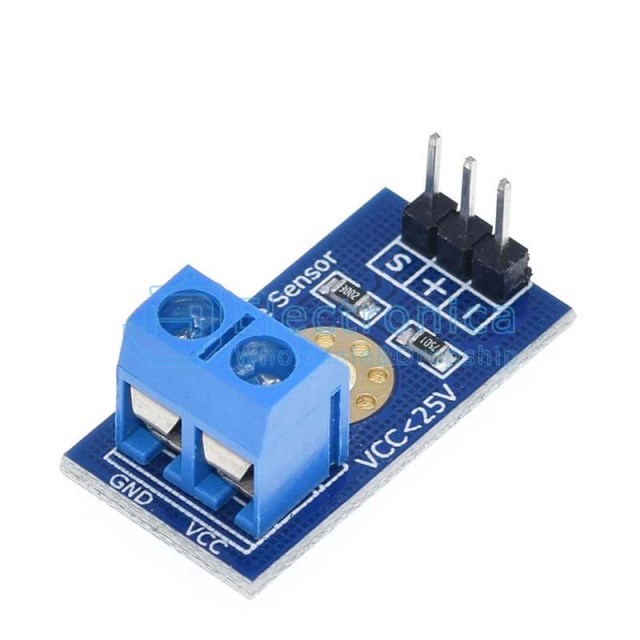

Módulo de detección de voltaje
Stock: 459 Ref. AKC-108.MD9237
Precio (IVA inc.) 0,46 €
Si tienes dudas envíanos un WhatsApp
Envío Rápido
en 14h o 24/48h
Pago Seguro
Tarjeta, Bizum...
Garantía
Calidad asegurada
Especialistas
Consulta tus dudas
Especificaciones
Introducción al módulo:
Este módulo está diseñado según el principio de división de voltaje de resistencia, que puede reducir el voltaje de entrada de la interfaz del terminal en 5 veces.
El voltaje de entrada del voltaje de entrada analógico de Arduino es mayor a 5 V, por lo que el voltaje de entrada del módulo de detección de voltaje no puede ser mayor a 5 V × 5 = 25 V (si se utiliza un sistema de 3,3 V, el voltaje de entrada no debe ser mayor a 3,3 V × 5 = 16,5 V).
Debido a que el chip AVR utilizado en Arduino es AD de 10 bits, la resolución analógica de este módulo es 0,00489v (5V / 1023), por lo que el módulo de detección de voltaje detecta que el voltaje de entrada es 0,00489v × 5 = 0,02445V.
Descripción:
Rango de entrada de voltaje: DC0-25v
Rango de detección de voltaje: DC0.02445v-25v
Resolución analógica de voltaje: 0.00489v
Interfaz de entrada de CC: el terminal positivo está conectado a VCC y el terminal negativo está conectado a GND
Interfaz de salida: + "conectado a 5/3,3 V", - "conectado a GND y " S " conectado al pin AD del Arduino
OTROS PRODUCTOS RELACIONADOS
Ref.: AKC-108.MD9019Ft232rl ftdi usb a serial modulo ttlStock: 0Precio (IVA inc.) 4,864 €Unidades ≥ 5 ≥ 10 ≥ 15 ≥ 20 DescuentoDescuentoprecio -3%-0,154,72 -5%-0,244,62 -7%-0,344,52 -10%-0,494,38
Ref.: AKC-108.MD9079Max3232 rs232 a ttl serial port converter moduleStock: 110Precio (IVA inc.) 1,525 €Unidades ≥ 10 ≥ 20 ≥ 30 ≥ 50 DescuentoDescuentoprecio -3%-0,051,48 -5%-0,081,45 -7%-0,111,42 -10%-0,151,37
Ref.: AKC-108.MD04928 canales 3.3v-5v 5v-3.3v iic uart spi ttl módulo de conversiónStock: 44Precio (IVA inc.) 3,194 €Unidades ≥ 5 ≥ 10 ≥ 15 ≥ 20 DescuentoDescuentoprecio -3%-0,103,10 -5%-0,163,03 -7%-0,222,97 -10%-0,322,87
Ref.: AKC-108.MD9038/7MGy-neo7mv1 modulo gps con eeprom de control de vuelo y antena amp2.5 (u-blox)Stock: 0Precio (IVA inc.) 19,977 €Unidades ≥ 2 ≥ 3 DescuentoDescuentoprecio -5%-1,0018,98 -7%-1,4018,58
Ref.: AKC-108.MD9095Modulo mini mp3 con salida de altavoz simple para arduinoStock: 108Precio (IVA inc.) 3,061 €Unidades ≥ 10 ≥ 20 ≥ 30 ≥ 40 DescuentoDescuentoprecio -3%-0,092,97 -5%-0,152,91 -7%-0,212,85 -10%-0,312,76
Ref.: AKC-108.MD9036Modulo micro-sd lector y grabadorStock: 0Precio (IVA inc.) 1,428 €Unidades ≥ 10 ≥ 20 ≥ 30 DescuentoDescuentoprecio -5%-0,071,36 -7%-0,101,33 -10%-0,141,29
Ref.: AKC-108.MD9250Diodo láser rojo de 650 nm y 5 mw con salida de líneaStock: 85Precio (IVA inc.) 3,824 €

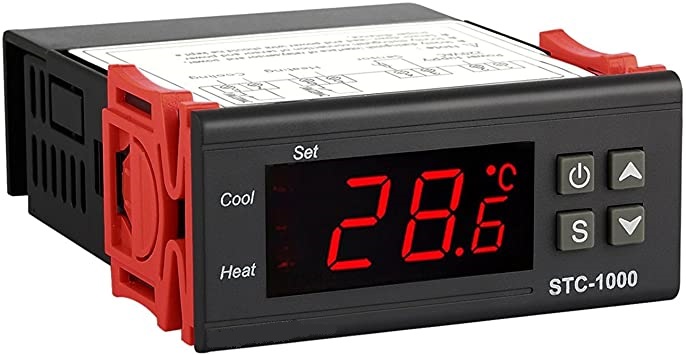

Ref.: AKC-108.MD0710/240VSct-1000 termostado digital controlador de temperatura 100-240vacStock: 0Precio (IVA inc.) 7,139 €Unidades ≥ 3 ≥ 5 ≥ 10 ≥ 15 DescuentoDescuentoprecio -3%-0,216,92 -5%-0,366,78 -7%-0,506,64 -10%-0,716,43
