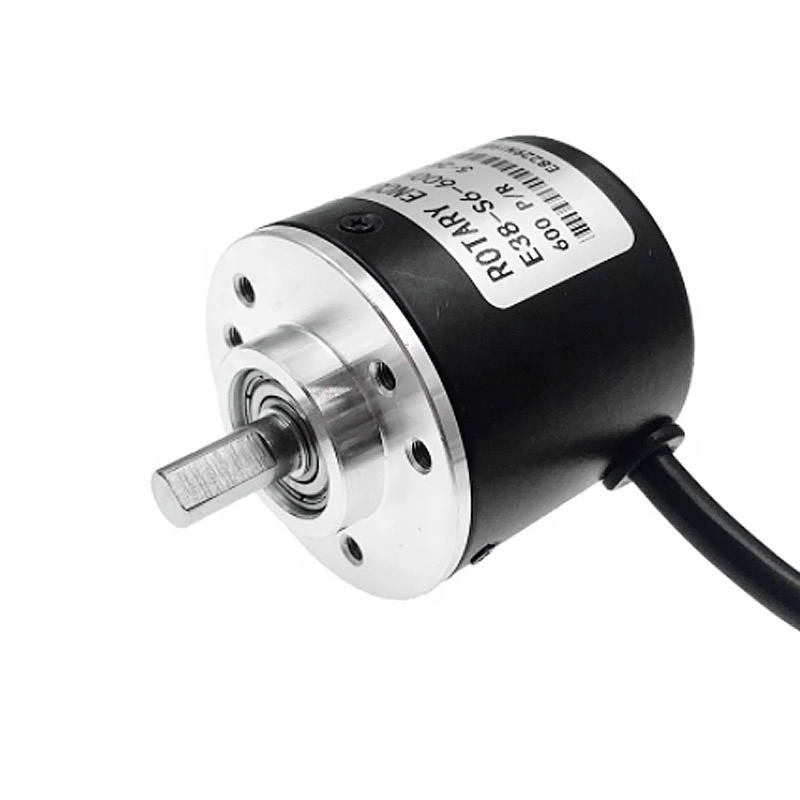

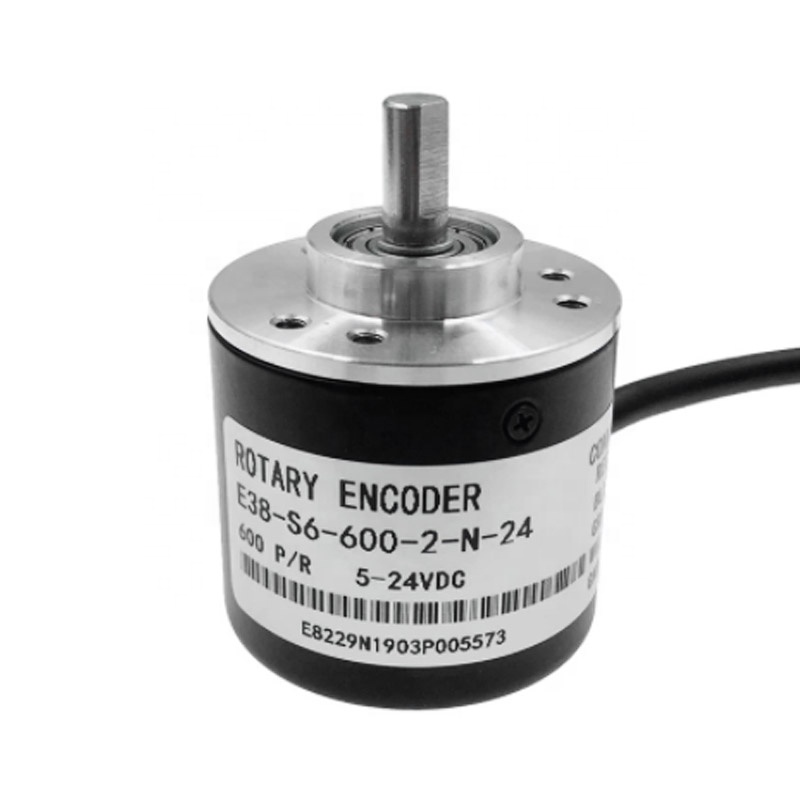

E38-s6-600-2n-24 motor 5~24v npn salida 600pr encoder incremental

Especificaciones

Modelo: 600 P/R codificador rotatorio incremental...
AB dos fases La señal de pulso de conteo vertical puede completarse mediante la generación de la fase de 90 ° entre la fase A y la fase B.
Rendimiento: 600 pulsos/rev.
Voltaje de funcionamiento: DC5-24V,
La velocidad mecánica máxima es de 5000 rpm, la frecuencia eléctrica es de 20 K/segundo y la velocidad integrada es de 2000 rpm.

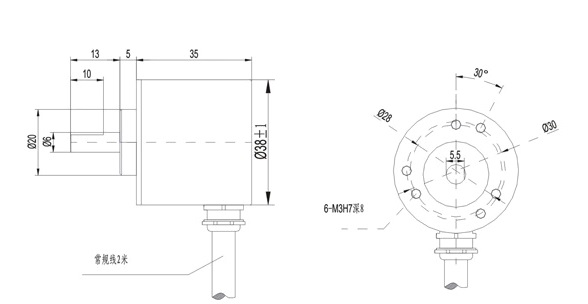

Dimensiones: y phi; 38mm; eje y phi; 6 × 13mm;
La plataforma fuera del eje es: altura de 5mm, & phi; 20mm; el orificio de fijación es: tornillo M3, 3 agujeros de montaje están en el círculo de 30, y los otros 3 agujeros de montaje están en 28 círculos; salida lateral.
:
Verde = una fase,
Blanco = Fase B,
Red = fuente de alimentación positiva Vcc
, Negro = V0 tierra, por favor cable como arriba.
Otra capa de malla de blindaje de metal es antiinterferencia.
Salida: AB pulso ortogonal rectangular bifásica de salida, la salida del circuito es NPN tipo de salida colector abierto, este tipo de salida se puede conectar directamente con un microordenador de un solo chip o PLC con una resistencia de extracción interna, como 51 chips individuales o Mitsubishi PLC (el modo de entrada PLC debe conectarse al interruptor a la función de 0 V), nota: Si el codificador no está conectado al dispositivo, el osciloscopio no puede oscilar directamente (la salida del colector abierto no tiene salida de voltaje cuando no hay resistencia sin tirones). Se añaden dos resistencias extraíbles a la salida bifásica del AB;
Usos: se utiliza para medir la velocidad de rotación, el ángulo, la aceleración y la longitud de un objeto.
Ámbito de aplicación: es adecuado para el control inteligente de varias mediciones de cambio de desplazamiento, máquina automática de gamuza de longitud fija, controlador de corte de longitud fija de acero, Escala de cuerpo humano de medición de altura civil, robot de competición para estudiantes universitarios, etc.
Características: tiene las ventajas de tamaño pequeño, peso ligero, instalación conveniente y alto rendimiento de costo.
Nota: las líneas de salida de fase A y Fase B no deben conectarse directamente al VCC, de lo contrario, el tubo de salida de tres etapas se quemará.

HS Code: 8501.10.99.56
