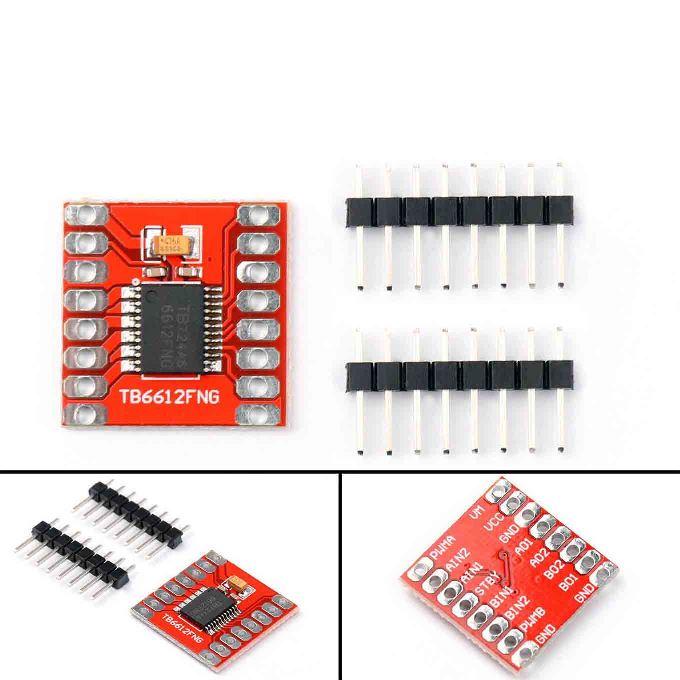

Modulo tb6612fng/dvr8833 motor drive

Especificaciones

El TB6612FNG no es solo un controlador de motor dual, es un puente H dual. Un puente en h es básicamente una configuración específica de transistores que le permiten cambiar la dirección de la corriente. Puede controlar hasta dos motores de CC a una corriente constante de 1,2 A (pico de 3,2 A). Se pueden usar dos señales de entrada (IN1 e IN2) para controlar el motor en uno de los cuatro modos de función: CW, CCW, freno corto y parada. Las dos salidas del motor (A y B) se pueden controlar por separado, la velocidad de cada motor se controla mediante una señal de entrada PWM con una frecuencia de hasta 100 kHz. El pin STBY se debe tirar hacia arriba para sacar el motor del modo de espera.
La tensión de alimentación lógica (VCC) puede estar en el rango de 2,7-5,5 V CC, mientras que la alimentación del motor (VM) está limitada a una tensión máxima de 15 V CC. La corriente de salida tiene una clasificación de hasta 1,2 A por canal (o hasta 3,2 A para un pulso único y corto). La placa viene con todos los componentes instalados como se muestra. Los condensadores de desacoplamiento se incluyen en ambas líneas de suministro. Todos los pines del TB6612FNG están divididos en dos encabezados de paso de 0.1 "; los pines están dispuestos de manera que los pines de entrada estén en un lado y los pines de salida en el otro.

Característica:

Voltaje de la fuente de alimentación: VM = 15 V máx., VCC = 2,7-5,5 V
Corriente de salida: Iout = 1.2A (promedio) / 3.2A (pico)
Control en espera para ahorrar energía
Modos de control de motor CW / CCW / freno corto / parada
Circuito de apagado térmico incorporado y circuito de detección de bajo voltaje
Todos los pines del TB6612FNG divididos en pines espaciados de 0,1 "
Condensadores de filtrado en ambas líneas de suministro Dimensiones: 0.8x0.8 "
