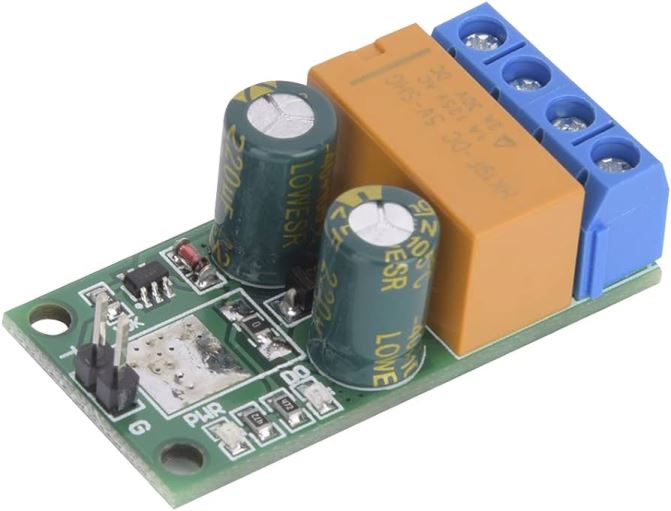

Dr55b01 rele 5vdc 1 canal biestable polaridad con autobloqueo

Especificaciones

Descripción del producto
1. Este es un relé de polaridad inversa autoblocante (biestable). Activar una vez, polaridad inversa de salida (y mantener), activar de nuevo, salida = entrada (y mantener).
2. Controlador de polaridad inversa autoblocante (biestable), el módulo solo puede controlar el avance y el retroceso (el inicio y la parada se controlan mediante el encendido y el apagado).
3. Con indicador de encendido e indicador de polaridad inversa.
4. Modo de control de pulso bajo, más cómodo de usar.
5. Hecho de componentes electrónicos de alta calidad, rendimiento estable y confiable

Especificación:
Tipo de artículo: Módulo controlador CW/CCW
Voltaje de entrada: DC 5V
Corriente de funcionamiento del módulo: 2MA adelante, 35-40MA atrás
Tensión de carga: igual a la tensión de salida
Corriente de carga: máxima. 2A (motor Con indicador de encendido e indicador de polaridad inversa
Modo de control: control de pulso bajo
Tamaño: Aprox. 43 x 21 x 16 mm / 1,7 x 0,8 x 0,6 pulgadas
Peso: 13,5 g / 0,5 oz(aprox.)
Descripción del pin:
I +: entrada de alimentación +;
I-: entrada de tensión-;
O +: salida de alimentación + (La salida en polaridad inversa is-);
O-: salida de potencia-(La salida en polaridad inversa es +);
G: tierra de señal de disparo;
T: entrada de señal de disparo (pulso bajo de 0,2 a 2 segundos ).

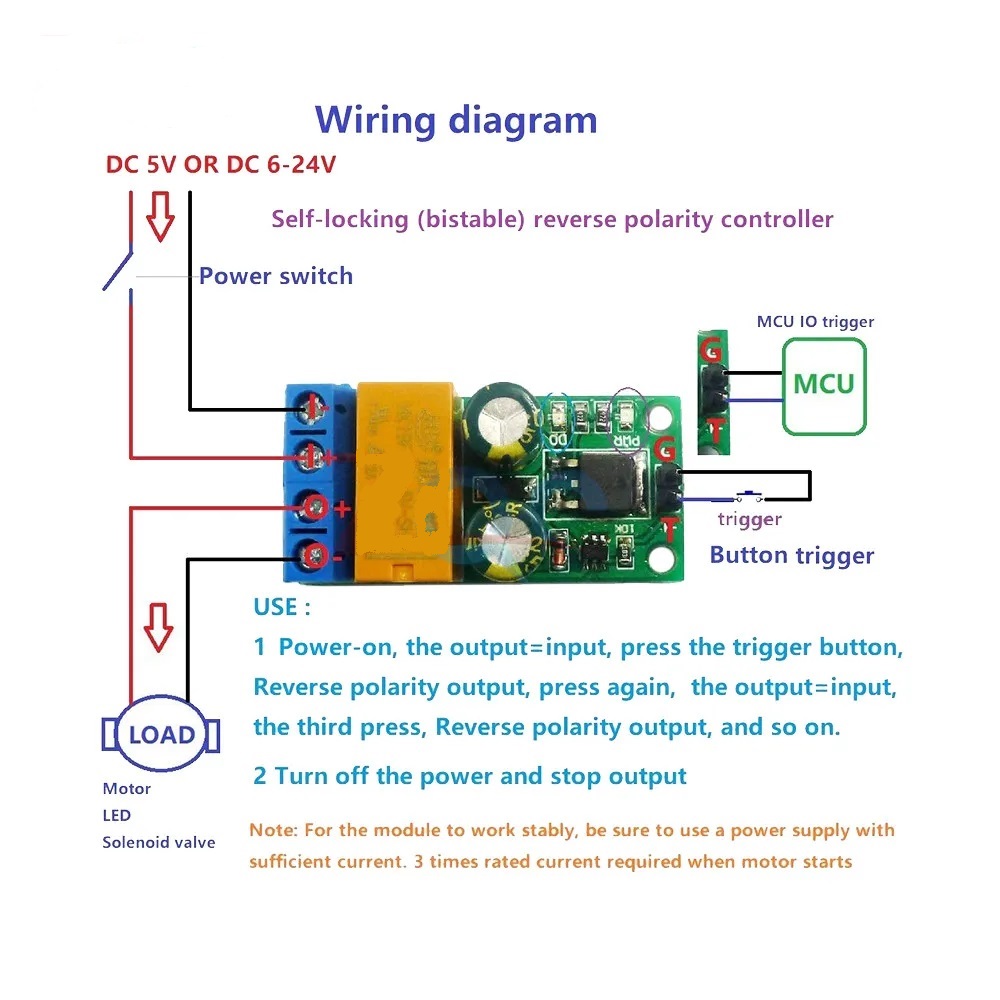

Instrucciones:
1 Después de encender, salida = entrada, presione el botón disparador, salida de polaridad inversa, active el botón nuevamente, salida = entrada, tercer botón disparador, salida de polaridad inversa, etc. .
2 Apague la alimentación y detenga la salida.
