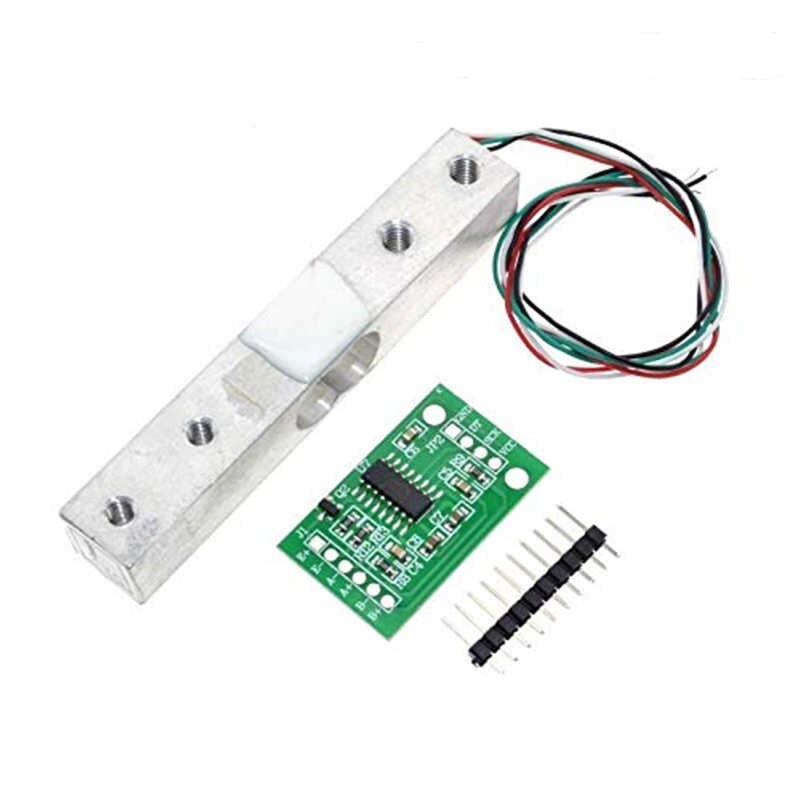

Hx711 y sensor de pesaje de hasta 10kg

Especificaciones

Este módulo utiliza 24 bits convertidor A / D hx711, está diseñado para la escala electrónica de alta precisión y el diseño, con dos entradas de canal analógico, ganancia programable de 128 amplificador integrado. El circuito de entrada puede configurarse para proporcionar un modo de sensor de puente eléctrico puente (por ejemplo, presión, carga).

Función para el módulo HX711:
El circuito regulador de voltaje on-chip proporciona energía directamente al sensor externo y al convertidor A / D en chip
El oscilador de reloj en chip no requiere componentes externos, si es necesario, use un cristal o reloj externo
Circuito de rearme de encendido automático
Control digital simple y comunicación en serie: Todos son controlados por pines de entrada, los registros de chip sin programación
Frecuencia de salida de datos: 10Hz o 80Hz opcional
Rechazo simultáneo de interferencias de potencia de 50 Hz y 60 Hz
Consumo de energía (incluyendo el circuito de la fuente de alimentación): Corriente de funcionamiento típica: Gama del voltaje de funcionamiento: 2.6 ~ 5.5V
Gama de la temperatura de funcionamiento: -20 ~ + 85 ℃
Chip : SOP-16 de 16 pines
Especificaciones:
Tensión de funcionamiento: 5-10V
Salida de variación de fuerza: señal de tensión
Tamaño: 12.7 x 12.7 x 75mm
