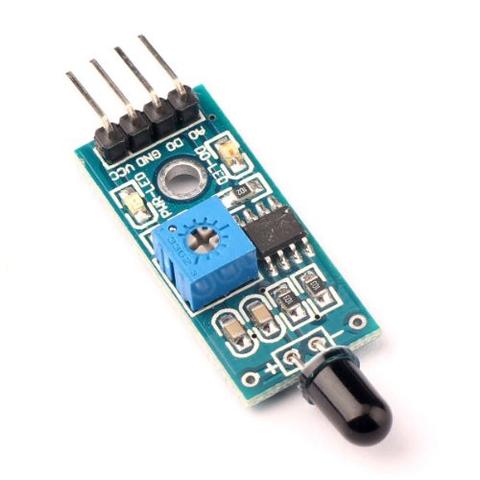

Modulo sensor ir de llama 4 pines

Especificaciones

caracteristicas:
1.puede detectar una llama o en una longitud de onda de 760 nanómetros de rango de ~ 1100 nm de la luz, distancia de prueba de llama más ligera de 80 cm, para la llama mayor, cuanto más lejos esté la prueba de distancia
2.El ángulo de detección de 60 grados aproximadamente, especialmente sensible al espectro de la llama.

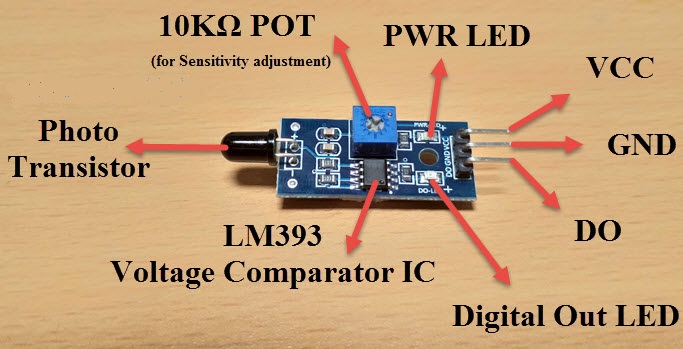

3. sensibilidad ajustable (mostrado en el ajuste del potenciómetro digital azul)
4. la señal de salida del comparador es limpia, buena forma de onda, capacidad de conducción, más de 15 mA
5. con ajuste de sensibilidad ajustable potenciómetro de precisión
6. El voltaje de trabajo de 3.3V-5V.
7. el formato de salida: DO salidas de conmutación digital (0 y 1) y salida de tensión analógica AO
8. Unos orificios de pernos fijos para una fácil instalación.

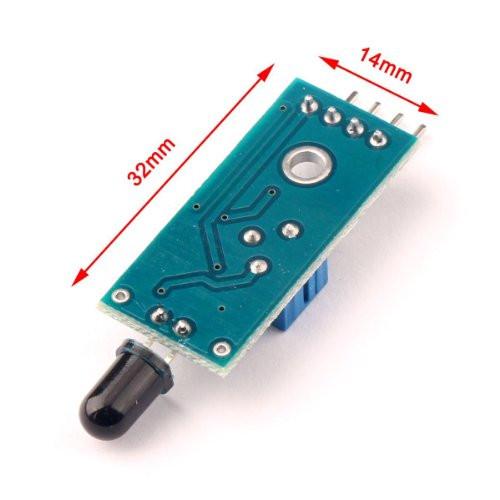

9. Tamaño de PCB: 3.2cm x 1.4cm

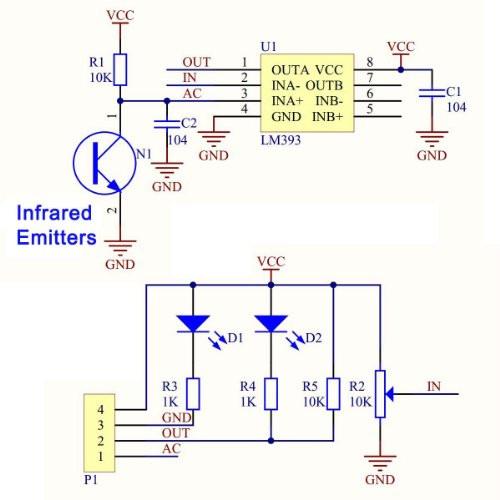

10. utilizando un comparador ancho LM393
Instrucciones de uso:
1, la llama del sensor de llama más sensible a la luz ordinaria también es una reacción, generalmente utilizada como una alarma de llama.
2, la interfaz de salida se puede conectar directamente al puerto IO del microcontrolador.
3, con el sensor de llama para mantener una cierta distancia, a fin de no dañar la temperatura del sensor, la llama de una distancia de prueba más ligera 80 cm, para la llama mayor, más lejos de la prueba de distancia.
4, salida analógica y el proceso de conversión AD, puede lograr una mayor precisión.

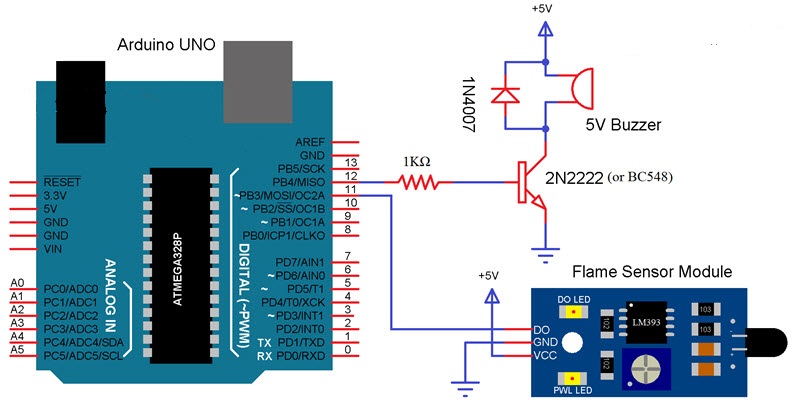

SAMPLE CODE:
const int buzzerPin = 12;
const int flamePin = 11;
int Flame = HIGH;

void setup()
{
pinMode(buzzerPin, OUTPUT);
pinMode(flamePin, INPUT);
Serial.begin(9600);
}

void loop()
{
Flame = digitalRead(flamePin);
if (Flame== LOW)
{
Serial.println("Fire!!!");
digitalWrite(buzzerPin, HIGH);
}
else
{
Serial.println("No worries");
digitalWrite(buzzerPin, LOW);
}
}
