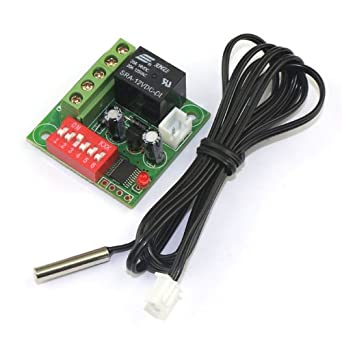

Xh-w1701 modulo sensor control temperatura ajustable dc12v

Especificaciones

Especificaciones Modelo: XH-W1701
Control de temperatura: encendido-apagado
Modo de control: calefacción, enfriamiento, enfriamiento.
Rango de control de temperatura: 20-90 ℃
Precisión de control: 0.1 ℃
Configuración de histéresis: 1-10 ℃
Frecuencia de actualización: 0.5S
Tensión de alimentación: DC12V
Corriente estática: ≤ 3MA corriente de extracción ≤ 60MA
Voltaje de salida: DC12V
Potencia de salida: hasta 200W
Tamaño: 36.5 * 36.5 * 18 mm
Tornillo de montaje: M3 * 2 Dimensión diagonal 39.5 mm
Sonda de temperatura: 10K termistor B25 = 10K 3950 Sensor impermeable de 0,5 metros
Requisitos ambientales: Requisitos ambientales: -10 ~ 60 ℃ Humedad 20% -85%

Como funciona:

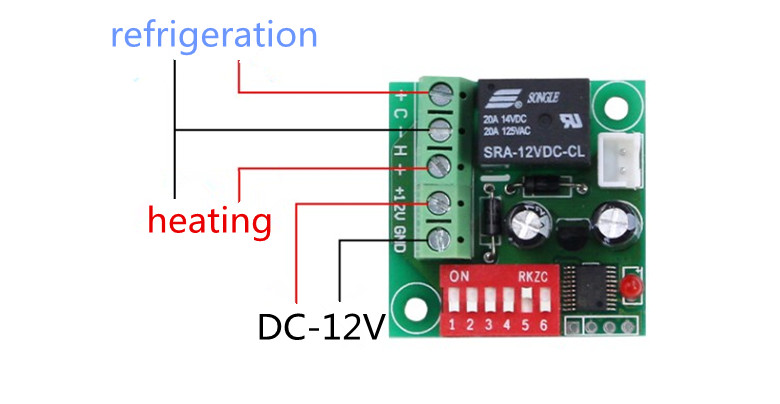

Según los dibujos para conectar el circuito, la fuente de alimentación es el DC12V (+12 V es positivo para el GND negativo);
La sonda de control de temperatura se coloca sobre el objeto;
Para calefacción: conecte el calentador de 12V al -H + (tenga en cuenta lo positivo y lo negativo)
Para enfriar: coloque el refrigerador conectado a + C- (tenga en cuenta lo positivo y lo negativo)
Para enfriamiento: coloque el enfriador o el ventilador de enfriamiento conectado a + C- (tenga en cuenta lo positivo y lo negativo)
Indicador Estado Descripción
La luz indicadora roja en el tablero indica que el enfriamiento (+ C-) tiene una salida
Apagado (-H +) Hay salida
Parámetro Función Descripción

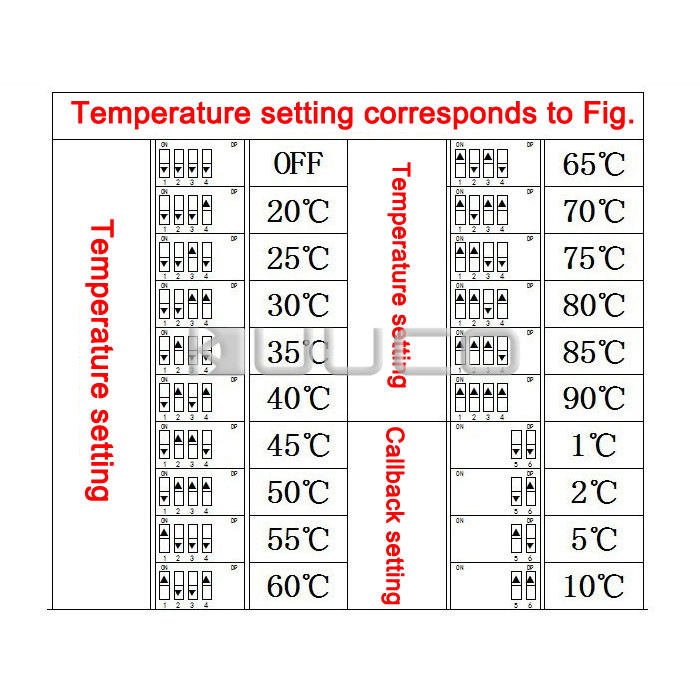

La placa del interruptor de control de temperatura está configurada para usar el modo de interruptor DIP, 1-4 para la selección de control de temperatura 5-6 para el ajuste de histéresis, de derecha a izquierda al modo binario de ajustes pequeños a grandes, cuando el interruptor de control de temperatura está completamente estado cerrado, solo -H + tiene salida, no controlado
Ejemplo: al interruptor de control de temperatura del radiador más, cuando la temperatura es superior a 40 grados para abrir el ventilador de enfriamiento, la temperatura es inferior a 35 grados, apague el ventilador de enfriamiento
DC12V conectado al lado de la fuente de alimentación, el ventilador de refrigeración conectado al + C-
Queremos establecer los parámetros para el control de temperatura = 40 histéresis = 5
De acuerdo con la tabla de parámetros y conocido como 24 abierto para el control de temperatura 40 grados, 5 abierto para la histéresis 5 grados otro está completamente cerrado, ¡está bien!
