Modulo display rgb 1602 para banana/raspberry

Especificaciones

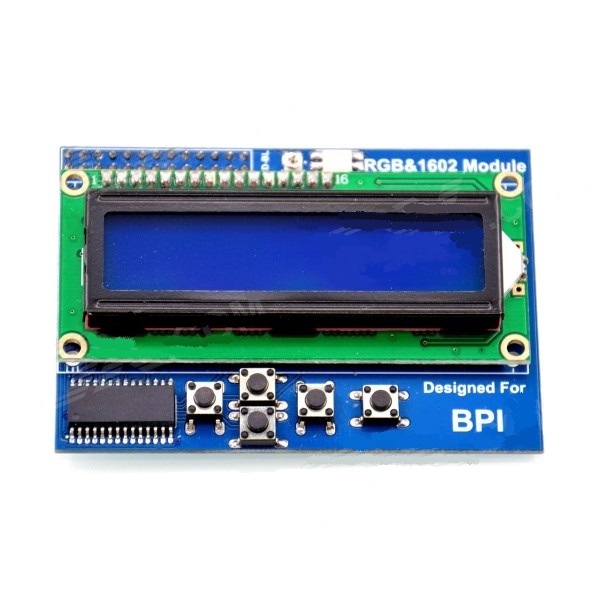

El módulo de pantalla RGB1602 está diseñado específicamente para Banana Pi. El módulo con 1602 pantalla LCD y se comunicó con Banana Pi con I2C. Además hay seis teclas programables y LED RGB en el módulo. El usuario puede utilizar Python o C (wiringPi) para conducir el módulo con código simple y menos.

Caracteristicas

--1602 Pantalla LCD

- LED RGB a bordo

- 6 teclas programables

- Comunicarse con I2C

- Puede ser controlado por las luces del programa retroiluminado hacia fuera

Puerto

- Puerto de conexión Banana Pi

Parametros del producto

--Tensión de trabajo: 5.0V

- ASC II cadena puede ser sidplay

- 4 hilos para accionar la pantalla LCD 1602

- Utilizar MCP23017 para expandir IO

Aplicación tipica

- Control de la información

- Educación escolar

-- La interacción persona-ordenador

Cómo utilizar

Basta con insertar el módulo en Banana Pi

Testbench:

#include

#include

#include

#include



int main()

{

int display,i,count;

wiringPiSetup();

mcp23017Setup (100, 0x20);

printf ("Raspberry Pi - MCP23017 Test\n");

for(i=0;i
pinMode(100+i,OUTPUT);

digitalWrite(107,1);

digitalWrite(101,0);

display=lcdInit(2,16,4,100,102,103,104,105,106,0,0,0,0);

lcdHome(display);

lcdClear(display);

lcdPosition(display,0,0);

lcdPuts(display,"Hello World");

while(1)

{

lcdPosition(display,0,1);

lcdPrintf(display,"%d",count++);

delay(300);

printf("lcd1602\n");

}

}
