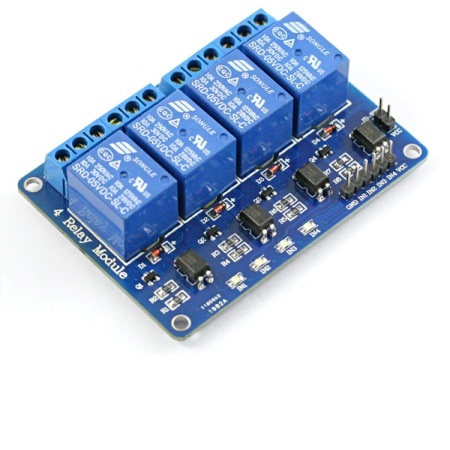

Modulo rele 5vdc de 4 canales para funduino/arduino

Especificaciones

Módulo relé de 4 canales compatible con arduino. Tarjeta de relés acoplados, incluye 4 canales para ser controlados en forma remota. Ideal para controlar dispositivos en el hogar o en la industria. Cada canal es controlado por una entrada TTL, la cual puede ser fácilmente controlada por una placa Arduino.


Especificaciones:

4 canales independientes protegidos con optoacopladores
4 Relés (Relays) de 1 polo 2 tiros
El voltaje de la bobina del relé es de 5 VDC
Led indicador para cada canal (enciende cuando la bobina del relé esta activa)
Activado mediante corriente: el circuito de control debe proveer una corriente de 15 a 20 mA
Terminales de conexión de tornillo (clemas)
Terminales de entrada de señal lógica con headers macho.
Medidas 10 x 8 x 6 cm

Sample code
int BASE = 2 ; // I/O pin connected to the first relay
int NUM = 4; //total number of all relays
void setup()
{
for (int i = BASE; i {
pinMode(i, OUTPUT); //set digital I/O pin as output
}
}
void loop()
{
for (int i = BASE; i {
digitalWrite(i, LOW); //set digital I/O pin as ‘low’, i.e. turning off the relay gradually
delay(200); //delay
}
for (int i = BASE; i {
digitalWrite(i, HIGH); // set digital I/O pin as ‘low’， i.e. turning on the relay gradually
delay(200); //delay
}
}
