Modulo foto interruptor con driver lm393 para arduino/funduino

Especificaciones

DESCRIPCIÓN
El módulo del sensor de conteo infrarrojo se usa para contar o detectar objetos que se mueven a través de los montantes del detector en forma de U.

CARACTERÍSTICAS CLAVE DEL MÓDULO DEL SENSOR DE CONTEO INFRARROJO:
Par de transmisor/receptor de infrarrojos
Circuito comparador LM393 para detección limpia
LED indicador de detección
Compatible con 3.3 y 5V

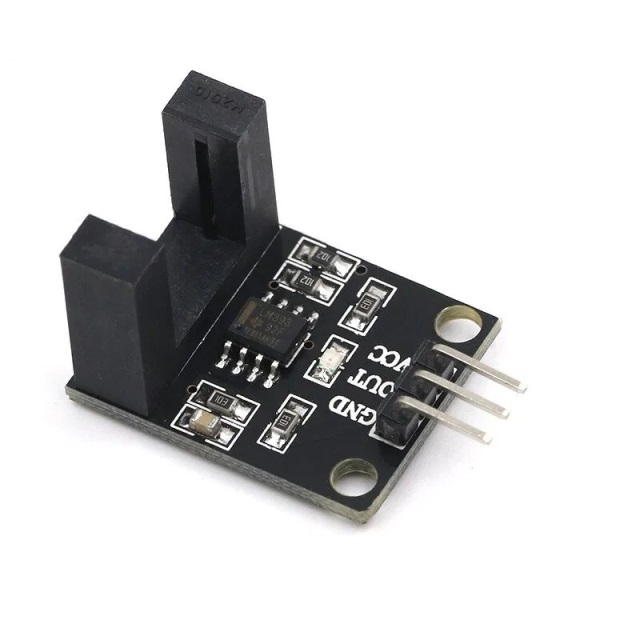

El módulo tiene un par de transmisor y receptor de infrarrojos que se enfrentan entre sí a través de una carcasa en forma de U. Un objeto que se mueve a través de estos montantes rompe el haz de infrarrojos.

Estos módulos se utilizan normalmente para contar algo a medida que pasa a través de los montantes. Esto podría ser engranajes en una rueda si está contando revoluciones o RPM, o algo así como gránulos que caen a través de un conducto si es parte de un alimentador para una estufa de gránulos o un conejo. Otro uso es como un interruptor de límite óptico o para detectar cuando algo está abierto o cerrado si hace que un objeto se mueva dentro o fuera del haz.

La salida del sensor es normalmente BAJA y el LED rojo del módulo estará normalmente encendido. Si se interrumpe el haz de infrarrojos entre los montantes, la salida pasa a ALTO y el LED se apaga.

Conexiones del módulo
El módulo tiene un encabezado de 3 pines para hacer conexiones.

1x3 encabezado

TIERRA - Tierra
OUT – Salida, normalmente BAJA. Se pone ALTO cuando el haz IR está roto
VCC-3,3-5V
El módulo tiene dos orificios para el montaje.

RESULTADOS DE NUESTRAS EVALUACIONES:
Si bien este módulo es similar en funcionalidad al módulo de sensor de bloque de luz menos costoso, el módulo de sensor de conteo de infrarrojos tiene detectores verticales mucho más altos y anchos y un circuito comparador LM393 que lo hace más robusto y flexible en las aplicaciones en las que se puede usar.

El programa de ejemplo a continuación simplemente monitorea la salida del módulo y si el rayo se rompe, enciende el LED integrado. Usó el pin 8 en el ejemplo, pero esto se puede cambiar a cualquier pin de entrada digital.

Infrared Counting Sensor Module Test Program
/*
Light Interrupter Sensor Test

Monitor output from sensor module and light the on-board LED when
an object is blocking the IR beam between the sensor uprights.
*/
int sensorPin = 8; // Can be any digital input pin
int ledPin = 13; // Pin that on-board LED is connected to
int sensorVal = 0; // variable to store the value coming from the sensor
//===============================================================================
// Initialization
//===============================================================================
void setup() {
pinMode(ledPin, OUTPUT); // LED pin as output
pinMode(sensorPin, INPUT); //Sensor pin as input
}
//===============================================================================
// Main
//===============================================================================
void loop() {
sensorVal = digitalRead(sensorPin); //read the value of the sensor
if(sensorVal == HIGH) // turn on LED when sensor is blocked
{
digitalWrite(ledPin,HIGH);
}
else
{
digitalWrite(ledPin,LOW);
}
}

TECHNICAL SPECIFICATIONS
Operating Ratings Vcc Range 3.3-5V
Logic high (Vcc = 5V) > 3.5V
Logic Low Dimensions L x W (PCB) 25 x 20mm (1 x 0.8″)
Height U-Channel 15mm (0.59″)
H x W (Inside U-Channel) 12 x 10mm (0.47 x 0.39″)
Depth of intrusion into U-Channel to interrupt beam 3mm (0.12″)
